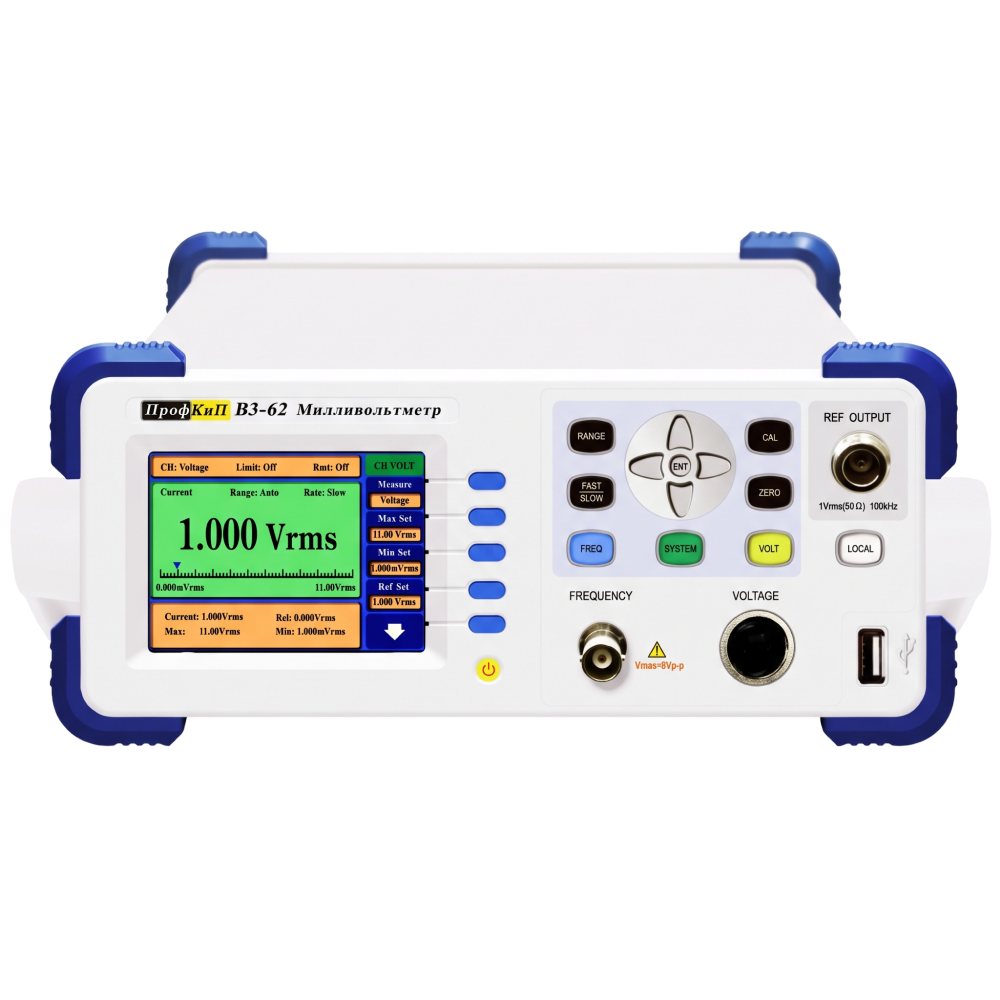

ПрофКиП В3-62 Милливольтмер

Назначение милливольтметра ПрофКиП В3-62:

Милливольтметры ПрофКиП В3-62 предназначены для измерений напряжения переменного тока и относительного уровня мощности широком диапазоне частот. С дополнительной опцией милливольтметры так же предназначены для измерения частоты.
Особенности:

• Диапазон частот от 10 кГц…2 ГГц
• Диапазон измерений: напряжение 4 мВ…3 В*2 скз
• Ручной или автоматический выбор предела измерений
• Высокое разрешение
• Цветной графический ЖК-индикатор с линейной шкалой
• Опционально: частотомер до 3 ГГц - 52000руб без НДС
• Компактный эргономичный дизайн
• Высокая надежность (наработка на отказ > 20000 часов)

Основные технические характеристики милливольтметра ПрофКиП В3-62

Наименование характеристики	Значение
Частотный диапазон	10 кГц…2 ГГц
Диапазон измеряемых напряжений (относительно уровня мощности)*1	4 мВ…3 В*2 (-35…+22)dBm

Основная погрешность измерения напряжения (В, мВ)

В диапазоне частот 100 кГц…100 МГц	(0,02Ux+0,005Uп)
В диапазоне частот 10 кГц…99,9 кГц	(0,03Ux+0,005Uп)
В диапазоне частот 101…200 Мгц	(0,03Ux+0,005Uп)
В диапазоне частот 201…600 МГц	(0,05Ux+0,006Uп)
В диапазоне частот 601…1100 МГц	(0,08Ux+0,008Uп)
В диапазоне частот 1,1…1,6 ГГц	(0,12Ux+0,01Uп)
В диапазоне частот 1,6…2 ГГц	(0,15Ux+0,01Uп)

Характеристики встроенного калибратора

Частота (кГц)	95…105
Выходное напряжение на нагрузке 50 Ом (В)	1
Пределы допускаемой абсолютной погрешности выходного напряжения, В	1±0,01

Опция встроенного частотомера

Диапазон измеряемых частот	10 кГц…3 ГГц
Чувствительность	50 мВ – в диапазоне частот до 100 Мгц 70 мВ (-10 dBm) – в диапазоне частот свыше 100 МГц
Погрешность измерения частоты	5*10-6f ± 1 ед счёта

Основные технические характеристики милливольтметра ПрофКиП В3-62

Наименование характеристики	Значение
Параметры электрического питания:
– напряжение переменного тока, В	220±22
– частота переменного тока, Гц	50
Потребляемая мощность, В·А, не более	35
Габаритные размеры (ширина×высота×глубина), мм	230×105×360
Масса, кг, не более	3,5
Рабочие условия эксплуатации
– температура окружающей среды, ºС	от +15 до +25
– относительная влажность, %, не более	95
Условия хранения и транспортирования
– температура окружающей среды, °С	от -50 до +50
– относительная влажность воздуха при температуре 25 °С, %, не более	95

Комплект поставки милливольтметра ПрофКиП В3-62

Наименование	Количество
Милливольтметр	1 шт.
Кабель питания	1 шт.

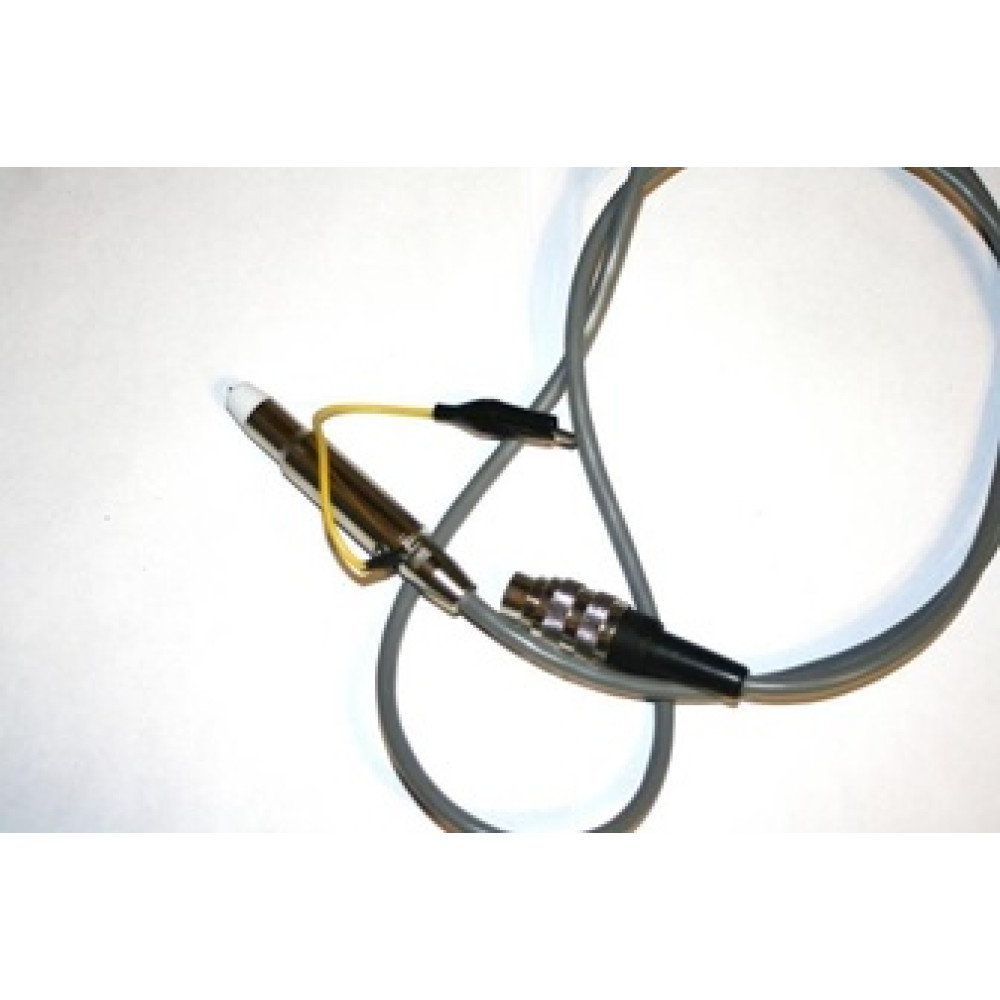

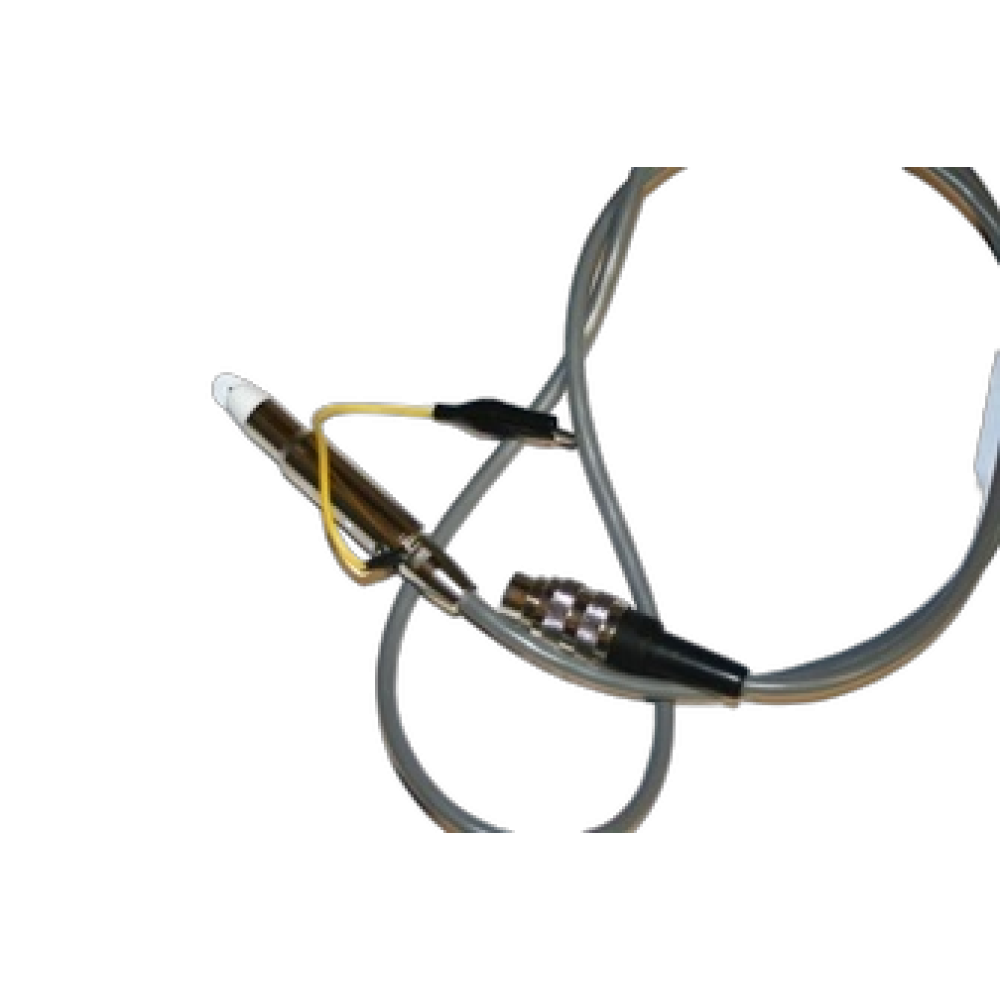

ВЧ пробник	1 шт.

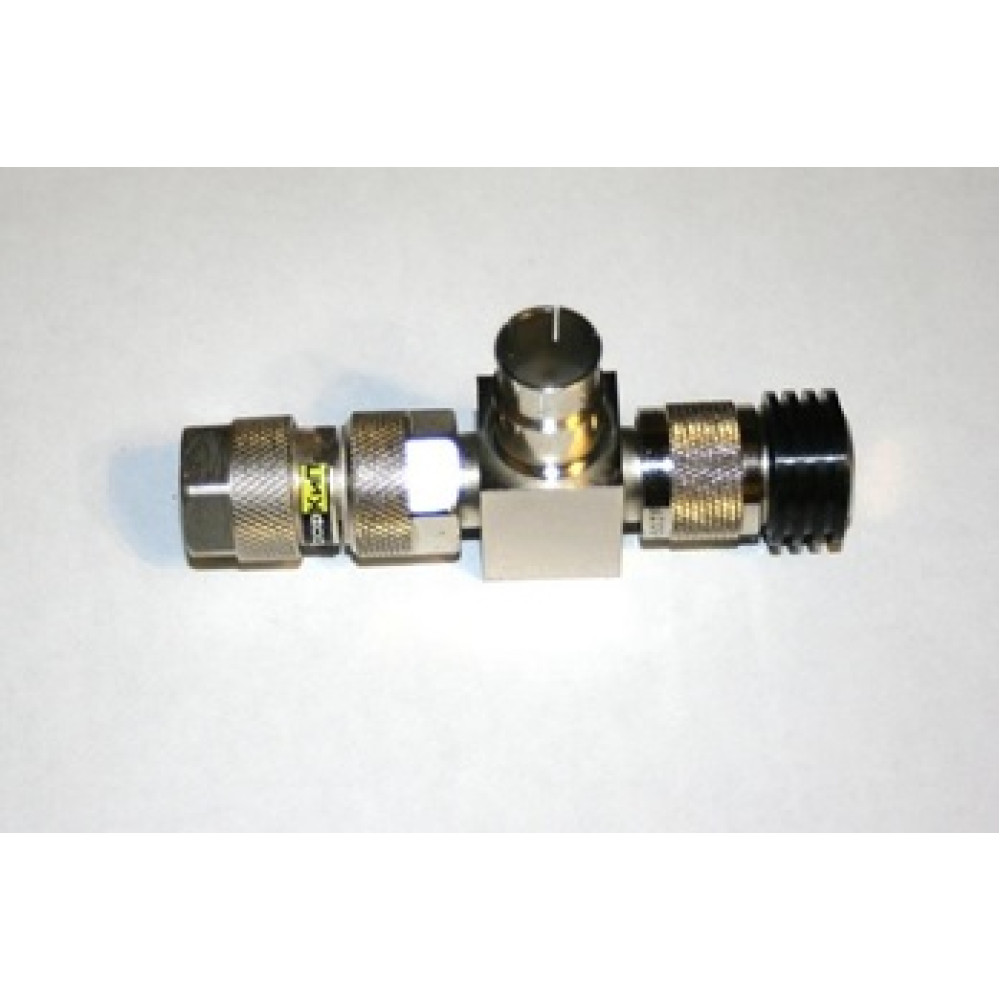

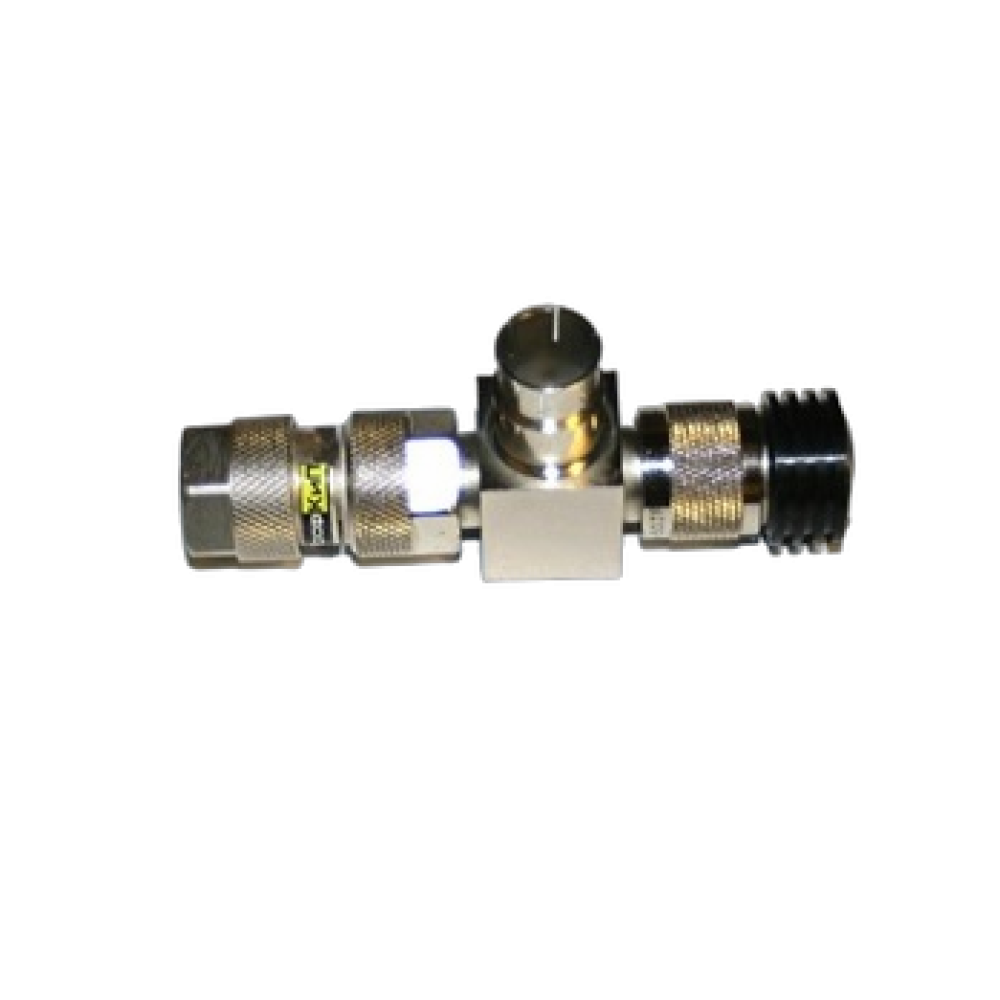

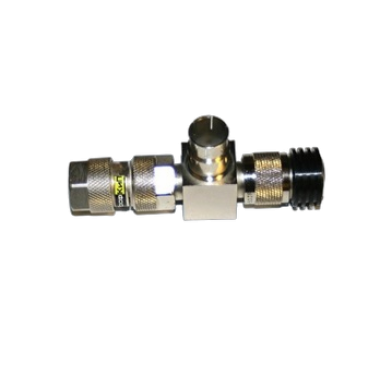

ВЧ тройник с согласованной нагрузкой 50 Ом	1 шт.

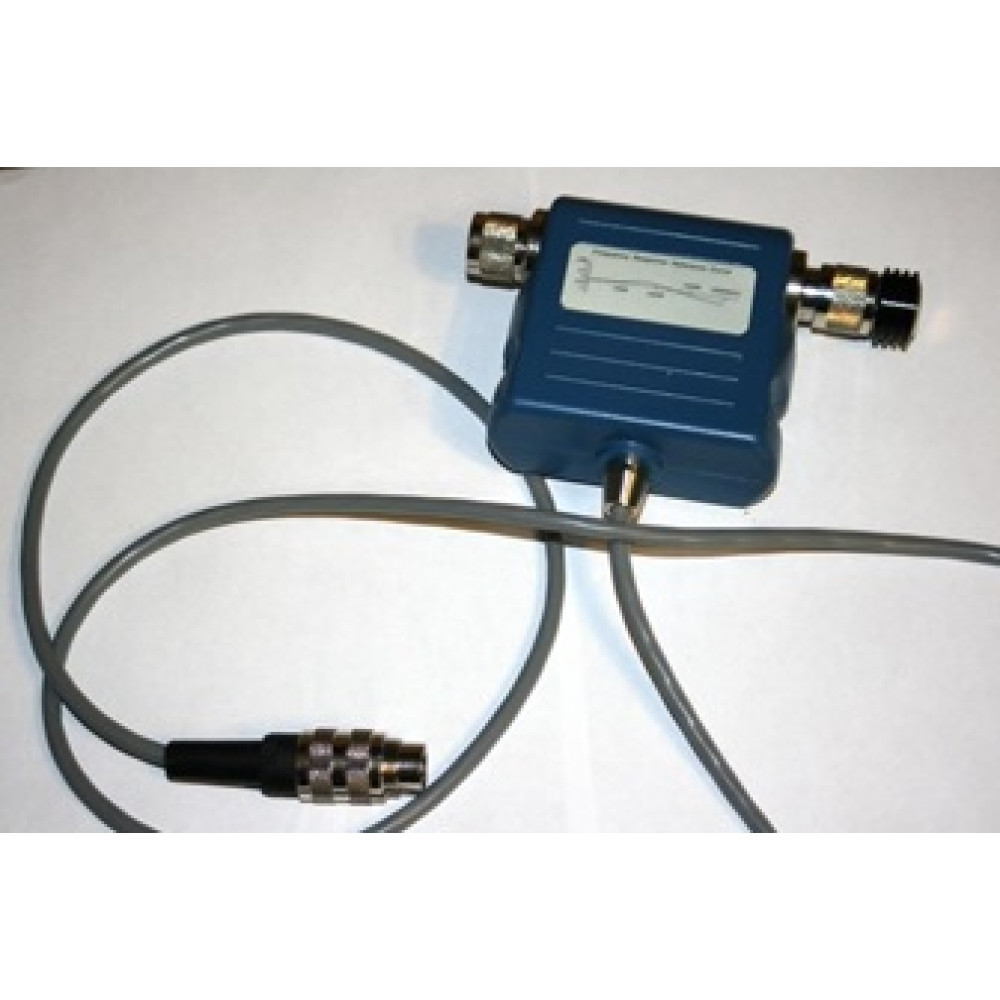

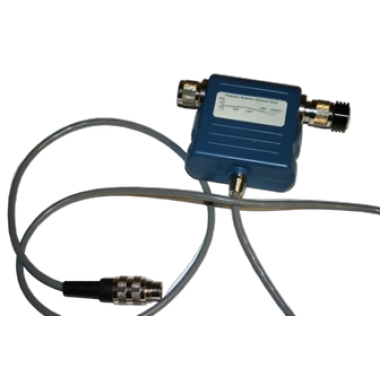

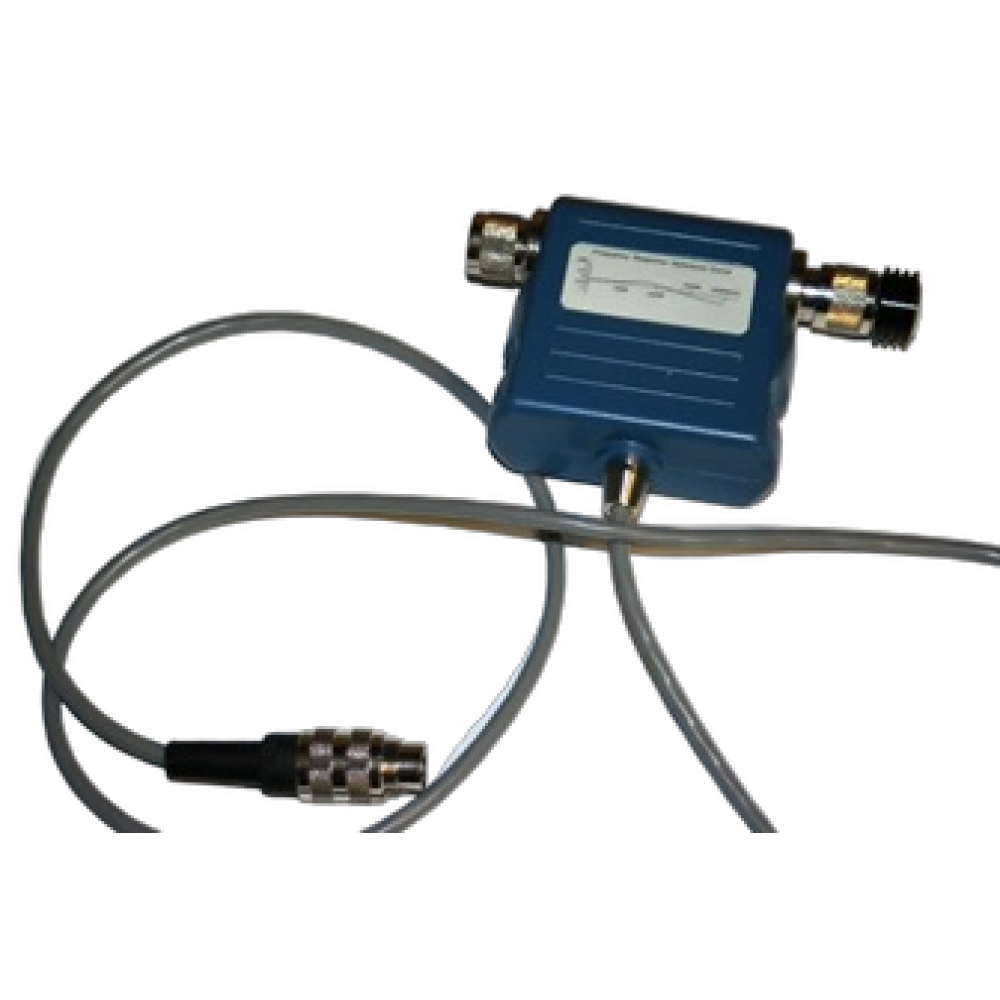

Детектор коаксиальный 10 кГц…2 ГГц	1 шт.
Вставка плавкая	2 шт
Руководство по эксплуатации с методикой поверки	1 экз.
