В3-48М

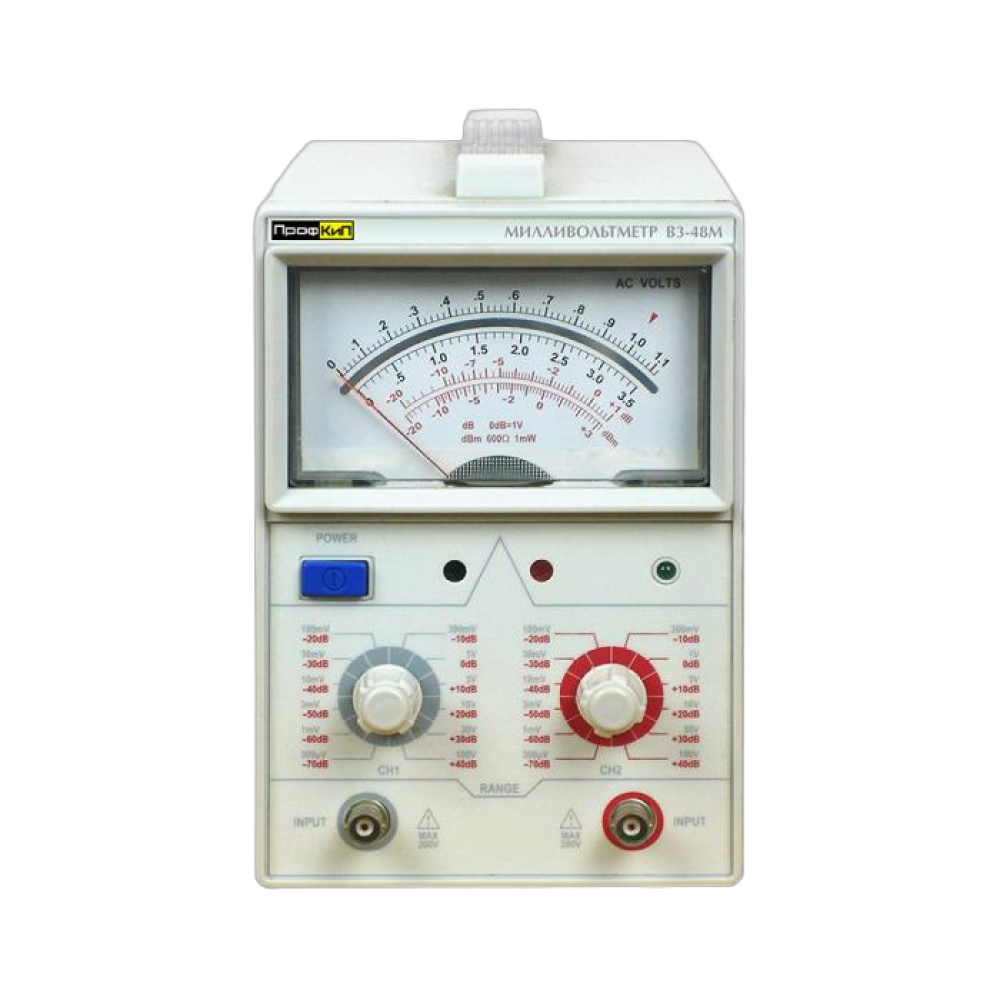

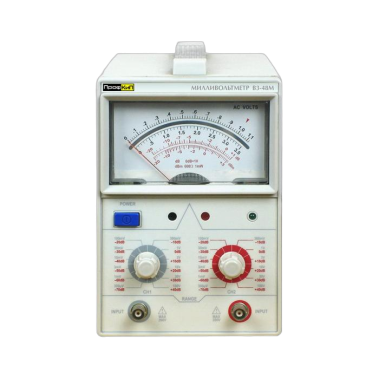

ПрофКиП В3-48М милливольтметр (30 мкВ … 100 В)
На складе
35625₽
Назначение милливольтметра ПрофКиП В3-48М
Милливольтметр ПрофКиП В3-48М предназначен для измерения напряжения, имеет стрелочную индикацию, позволяет производить измерения постоянной и переменной составляющих в частотном диапазоне до 100 кГц.
Особенности и преимущества милливольтметра ПрофКиП В3-48М
▪ Стрелочная шкала, два канала
▪ Частотный диапазон: 10 Гц … 2 МГц
▪ Диапазон измерения напряжения: 30 мкВ … 100 В
▪ Диапазон измерения (дБ): -70 дБ … 40 дБ
▪ Базовая погрешность: ±3%
▪ Вход широкополосного усилителя
Основные технические характеристики милливольтметра ПрофКиП В3-48М
|
Параметры
|
Значения
|
|
Переменное напряжение
|
|
|
Диапазон измерения
|
30 мкВ … 100 В
|
|
Пределы измерения
|
300 мкВ /1 мВ /3 мВ /10 мВ /30 мВ /100 мВ /300 мВ /1 В /3 В /10 В /30 В / 100 В
|
|
Диапазон рабочих частот
|
20 Гц … 200 кГц (нормальная)
|
|
10 Гц … 20 Гц, 200 кГц … 2 МГц (рабочие)
|
|
|
Погрешность измерения
|
±3% (относительно 1 кГц)
|
|
Дополнительная погрешность, обусловленная изменением напряжения питания (±10%)
|
±0,5%
|
|
Относительный уровень по напряжению
|
|
|
Диапазон измерения
|
-90 дБ … 41 дБ
|
|
Пределы измерения
|
-70 дБ /-60 дБ /-50 дБ /-40 дБ /-30 дБ /-20 дБ /-10 дБ /0 дБ /10 дБ /20 дБ /30 дБ /40 дБ
|
|
Шкала измерения
|
-20 дБ … 1 дБ
|
|
Погрешность измерения
|
±3%
|
|
Относительный уровень
|
1 В (0 дБ)
|
|
Относительный уровень по мощности
|
|
|
Диапазон измерения
|
-90 дБм … 43 дБм
|
|
Пределы измерения
|
-70 дБ /-60 дБ /-50 дБ /-40 дБ /-30 дБ /-20 дБ /-10 дБ /0 дБ /10 дБ /20 дБ /30 дБ /40 дБ
|
|
Шкала измерения
|
-20 дБ … 3.5 дБ
|
|
Погрешность измерения
|
±3%
|
|
Опорный уровень
|
1 мВт (0 дБм) на 600 Ом
|
|
Измерительный вход
|
|
|
Число каналов
|
2
|
|
Режим работы
|
Независимый
|
|
Неравномерность АЧХ входного сигнала (относительно 1 кГц)
|
<3% в нормальной области частот
<10% в рабочих областях частот
|
|
Коэффициент гармоник входного сигнала (относительно 1 кГц)
|
<2%
|
|
Входной импеданс
|
1 МОм /50 пФ
|
|
Максимальное входное напряжение на пределах 300 мкВ … 1 В
|
300 В (ACпик + DC)
|
|
Максимальное входное напряжение на пределах 3 В … 100 В
|
500 В (ACпик + DC)
|
|
Сопротивление изоляции
|
0.1 Ом
|
|
Максимальное напряжение 0 В
|
(вход - корпус) ±30 Впик при сопротивлении изоляции 100 кОм
|
|
Вход широкополосного усилителя
|
|
|
Выходное напряжение
|
0.1 х Uизм (±10%) относительно 1 кГц, без нагрузки
|
|
Неравномерность АЧХ выходного сигнала (относительно 1 Гц)
|
<3% в полосе 10 Гц … 1 МГц
|
|
Максимальное напряжение (выход - корпус)
|
±12 Впик
|
Общие данные милливольтметра ПрофКиП В3-48М
▪ Рабочая температура: 0°С … 50°С
▪ Температура хранения: -10°С … 50°C при относительной влажности 0% … 80%
▪ Рабочая влажность: до 80%
▪ Условия хранения: -20°С … 60°С при влажности 0% … 80%
▪ Питание: 220 В ±10%, 50 Гц
▪ Габаритные размеры: 125x185x270 мм
▪ Вес: 2 кг
Комплект поставки милливольтметра ПрофКиП В3-48М
|
Наименование
|
Количество
|
|
Милливольтметр ПрофКиП В3-48М
|
1 шт.
|
|
Провода соединительные
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
