Тангенс-М

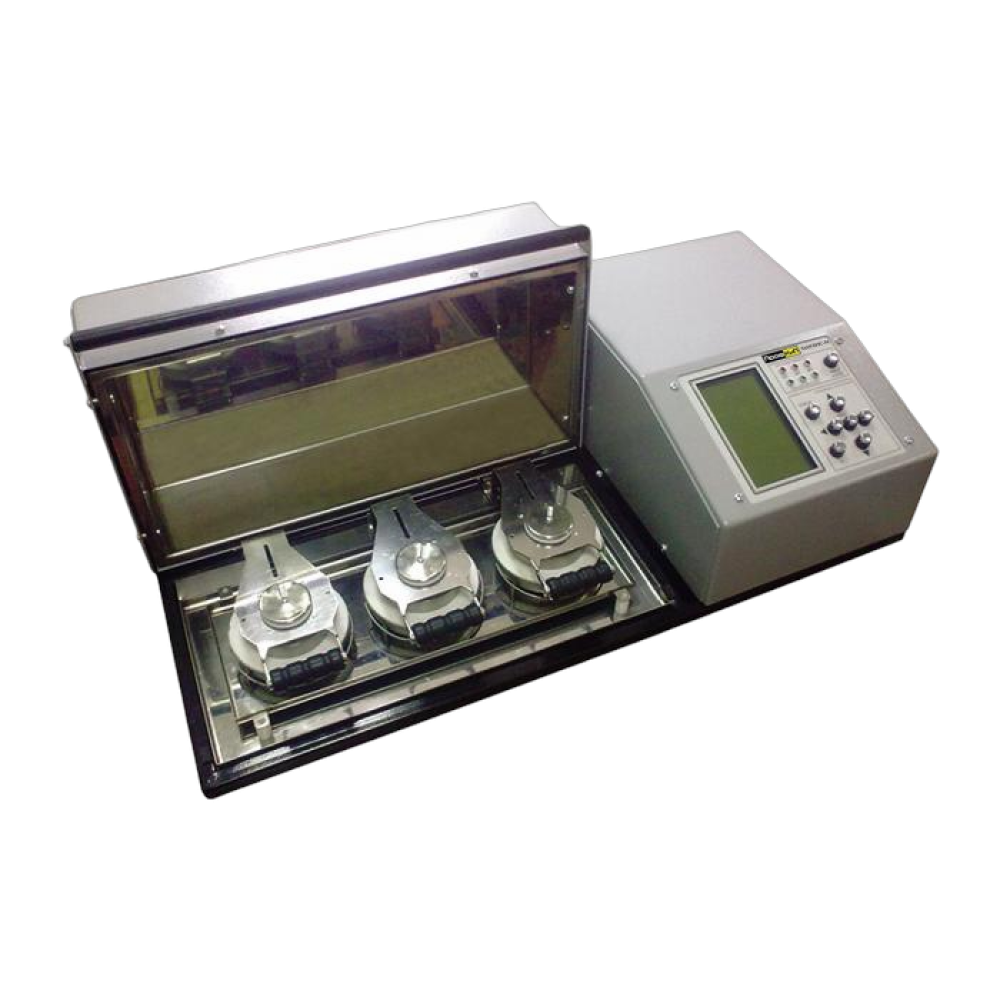

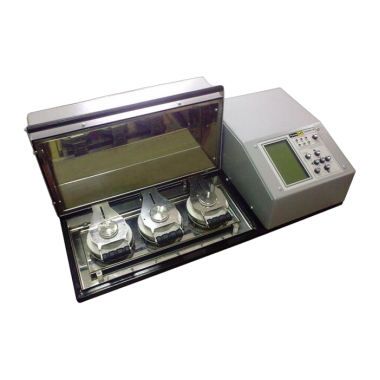

ПрофКиП Тангенс-М установка измерения диэлектрических потерь жидких диэлектриков

На складе

0₽

ПОСТАВКА ВРЕМЕННО ПРЕКРАЩЕНА.



Назначение установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

Установка измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М предназначена для измерения тангенса угла диэлектрических потерь трансформаторного масла и некоторых других жидких диэлектриков, проводимых по ГОСТ 6581-75. ПрофКиП Тангенс-М изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 2.

Особенности и преимущества установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

  • Три измерительных ячейки
  • Вывод результатов измерений на жидкокристаллическом дисплее блока индикации;
  • В нормальных и рабочих условиях применения готовность к работе в течение не более 2 мин. после включения
  • Измерения тангенса угла диэлектрических потерь трансформаторного масла, электрической емкости и напряжения, приложенного к одной, двум или трем измерительным ячейкам
  • Измерение температуры пробы трансформаторного масла
  • Режим «Сумма ванночек после промывки» (t = 105ºС Т = 60:90 мин)
  • Термостат рассчитан на установку трех измерительных ванночек (по желанию оператора они могут быть заполнены жидкостью из одной пробы или из разных проб) согласно п. 2.2., 3.3. ГОСТ 6581-75 о достаточном количестве измерений
  • Возможность установки в термостат другого типа измерительной ячейки и проверки результатов измерений с помощью постороннего средства измерения
  • Возможность подключения эталонных средств измерений напряжения на ячейке и температуры масла
  • Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20°С ±5°С) до любой в пределах рабочей области, не превышает 10% предела допускаемой основной абсолютной погрешности измерения на каждые 10 градусов изменения температуры.
  • Продолжительность непрерывной работы прибора определяется энергоемкостью применяемых электрохимических аккумуляторов в блоке индикации (при емкости батарей 1800 мА/час продолжительность работы блока индикации составляет не менее 10 ч)
  • Средняя наработка на отказ для рабочих условий применения: не менее 4000 ч
  • Средний срок службы измерителя: не менее 8 лет

Основные технические характеристики установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

Параметры Значения
Прибор обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь (tgδ) и емкости образцов жидких диэлектриков (Сх) в диапазонах с основной погрешностью измерений, приведенными ниже:
Рабочие частоты встроенного источника высокого напряжения 50 и 54 (Гц)
Отклонение частоты ±0.1%
Диапазон измерений тангенса угла диэлектрических потерь 1х10-4 … 0.99
Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц +(2х10-4 + 0.05 tgδ)%
Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 54 Гц +(2,5х10-4 + 0,07 tgδ)%
Действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1 МВ/м 2000 В
Предел допускаемой относительной основной погрешности при измерении рабочего напряжения 1.0%
Коэффициент амплитуды синусоидального напряжения источника √2 ±2%
Диапазон измерения емкости при испытательном напряжении от 1.5 кВ до 2 кВ 5 пФ … 100 пФ
Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50 Гц 1 пФ + 0.01 Сх
Предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 54 Гц 1 пФ + 0.03 Сх
Предельное отклонение температуры измеряемой жидкости от заданной температуры +1°С
Время нагрева до 90°C 80±20 (мин)
Диапазон работы нагревателя 30 - 120 (°С)
Время сушки при температуре от 100°С до 120°С 60 - 90 (мин)



Условия эксплуатации установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

Нормальные условия применения:
температура окружающего воздуха 20°С ±5°С
  80% при 25°С
относительная влажность воздуха, % 84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.)
атмосферное давление 84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.)
частота питающей сети 50 Гц ±1 Гц
Рабочие условия применения:
температура окружающего воздуха 10°С … 35°С
относительная влажность воздуха до 80% при 30°С
атмосферное давление, кПа (мм. рт. ст.) 70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.)
частота питающей сети, Гц 50 Гц ±1 Гц
Предельные условия транспортирования:
температура окружающего воздуха, °С -20°С … 50°С
относительная влажность воздуха, % до 95% при 30°С
атмосферное давление, кПа (мм рт. ст.) 70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.)
Транспортная тряска:
число ударов в минуту 80 … 120
максимальное ускорение 30 м/с2

Общие данные установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

  • Объем ячейки:  60 см3 ±2 см3
  • Напряжение питающей сети однофазного переменного тока частотой 50 Гц: 220 В ±22 В
  • Потребляемая мощность: не более 0.6 кВА
  • Габаритные размеры: 737х393х192 мм
  • Вес: 20.5 кг

Комплект поставки установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

  • Установка измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М – 1 шт.
  • Зарядное устройство – 1 шт.
  • Ячейка измерительная – 3 шт.
  • Провод соединительный высоковольтный – 1 шт.
  • Кабель сетевой – 1 шт.
  • Кабель заземления – 1 шт.
  • Руководство по эксплуатации – 1 шт.
