С8-196

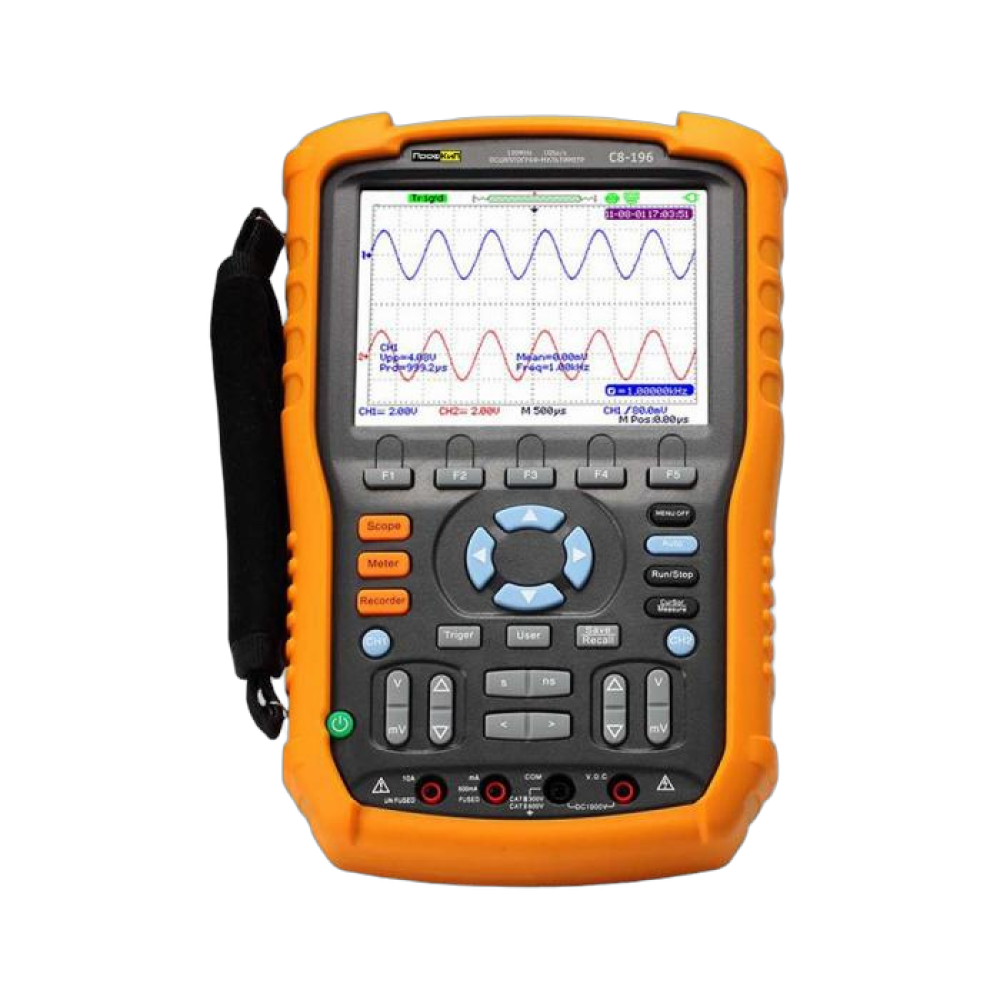

ПрофКиП С8-196 осциллограф-мультиметр портативный (2 канала, 0 МГц … 100 МГц)
На складе
168750₽
ВНИМАНИЕ! СЕЗОННОЕ СНИЖЕНИЕ ЦЕН
Назначение осциллографа-мультиметра портативного ПрофКиП С8-196
Осциллограф-мультиметр портативный ПрофКиП С8-196 предназначен для оперативного решения задач проверки и поиска неисправностей в приводах двигателей, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления и контроля. Является идеальным средством для тестирования современной электроники и использования в полевых приложениях. С использованием осциллографа-мультиметра портативного ПрофКиП С8-196 измерения и тестирование являются как никогда легкими и удобными.
Особенности и преимущества осциллографа-мультиметра портативного ПрофКиП С8-196
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 100 МГц
▪ Экран: 5.7 дюйма, цветной TFT-LCD (320x234) LCD
▪ Максимальная частота дискретизации: 1 Гвыб /с
▪ Глубина памяти: 2 М
▪ Цифровой осциллограф, мультиметр, цифровой самописец, регистратор
▪ Изолированные входы
▪ Интерфейс: USB 2.0
Основные технические характеристики осциллографа-мультиметра портативного ПрофКиП С8-196
| Параметры | Значения |
| Количество каналов | 2 |
| Полоса пропускания | 0 МГц … 100 МГц |
| Канал вертикального отклонения | |
| Время нарастания | ≤ 3.5 нс |
| Коэффициент отклонения | 5 мВ /дел … 100 в /дел |
| Точность установки | 3% |
| Постоянное смещение | 2 мВ … 200 мВ: ±1.6 В 206 мВ … 10 В: ±40 В 10.2 В … 100 В: ±400 В |
| Входной импеданс | 1 МОм ±2% /18 пФ ±3 пФ |
| Максимальное входное напряжение | до 1000 Вскз CAT II /600 Вскз CAT III между двумя входами осциллографа (дифференциальное напряжение) 300 Вскз CAT II /150 Вскз CAT III при прямом подключении ко входу осциллографа до 1000 Вскз CAT II /600 Вскз CAT III при использовании делителя |
| Связь по входу | открытый, закрытый и «земля» |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 2.5 нс /дел … 50 с /дел |
| Погрешность установки | ±0.005% |
| Режим работы | основной, ZOOM окна, самописец (ROL), X-Y |
| Синхронизация | |
| Источник синхронизации | канал 1, канал 2 |
| Режим запуска | автоколебательный, ждущий, однократный |
| Тип синхронизации | по фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT) |
| Аналого-цифровое преобразование | |
| Разрядность АЦП | 8 бит |
| Частота дискретизации в реальном времени | 1 Гвыб /с (500 Мвыб /с на канал) |
| Эквивалентная частота дискретизации | 50 Гвыб /с (для периодического сигнала) |
| Интерполяция | sin X /x, линейная |
| Глубина памяти | быстрая: 40 К (20 К на канал) длинная: 2 М (1М на канал) |
| Режим сбора данных | стандартная выборка, усреднение (4 /… /256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10 с, 20 с, ∞, выкл.) самописец (от 100 мс /дел) |
| Измерения | |
| По вертикали | пик-пик, амплитуда, максимум, минимум, «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе |
| По горизонтали | частота, период, время нарастания и спада, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительных импульсов, коэффициент заполнения для отрицательных импульсов, фаза |
| Измерение времени задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Курсорные измерения | ΔU, ΔT, Δ1 /T (вручную), режим «сложение» |
| Мультиметр | |
| Постоянное напряжение | |
| Предел измерения | 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В |
| Разрешение | 10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В |
| Точность | 1% … 1.5% |
| Переменное (СКЗ) напряжение | |
| Предел измерения (20 Гц … 1 кГц) | 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В |
| Разрешение | 10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В |
| Точность | 1% … 1.5% |
| Постоянный ток | |
| Предел измерения | 60 мА, 600 мА, 6 А, 10 А |
| Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА |
| Точность | 1% … 2% |
| Переменный (СКЗ) ток | |
| Предел измерения (20 Гц … 1 кГц) | 60 мА, 600 мА, 6 А, 10 А |
| Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА |
| Точность | 1% … 2% |
| Сопротивление | |
| Предел измерения | 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм |
| Разрешение | 0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм |
| Точность | 1% … 2% |
| Емкость | |
| Предел измерения | 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ (минимальное измерение от 5 нФ) |
| Разрешение | 10 пФ, 100 пФ, 1 нФ, 100 нФ |
| Точность | ±4% (от 5 нФ) |
| Прозвон цепи | |
| Порог срабатывания | < 50 Ом |
| Индикация | непрерывный звуковой сигнал f = 2 кГц |
| Испытание P-N | |
| Максимальный тестовый ток | 1.5 мА |
| Тестовое напряжение | 0 В … 2 В |
| Цифровой самописец | |
| Режим просмотра | полный: отображения всех записанных данных нормальный: отображение последних записанных данных |
| Глубина записи | 800 К (осциллограф) 1.2 М (мультиметр) |
| Длительность записи | > 24 ч (осциллограф) > 33 ч (мультиметр) |
| Регистратор | |
| Коэффициент развертки | 100 мс /дел … 50 с /дел |
| Глубина записи | 7 М (3.5 М на канал), возможность записи на внешний USB-flash диск |
| Дополнительные возможности | |
| Интерфейс | USB 2.0 (Device, Host) для сохранения данных и дистанционного управления |
| Память | 10 осциллограмм /20 профилей |
| Математика | сложение, вычитание, умножение, деление, БПФ, инверсия |
| Документирование | запись и воспроизведение до 2500 кадров |
| Сохранение данных | запись формы сигнала в форматах BMP, CSV |
Общие данные осциллографа-мультиметра портативного ПрофКиП С8-196
▪ Питание: 100 В … 240 В, 50 Гц /60 Гц, встроенная Li-Ion 7.4 В батарея (5 часов работы)
▪ Габаритные размеры: 259х163х53 мм
▪ Вес: 1.5 кг
Комплект поставки осциллографа-мультиметра портативного ПрофКиП С8-196
| Наименование | Количество |
| Осциллограф-мультиметр портативный ПрофКиП С8-196 | 1 шт. |
| Делитель х1 /х10 | 2 шт. |
| Измерительный провод | 2 шт. |
| Калибратор пробников | 1 шт. |
| USB-кабель | 1 шт. |
| CD с ПО | 1 шт. |
| Жесткий кейс для переноски | 1 шт. |
| Адаптер питания | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
