С1-77М

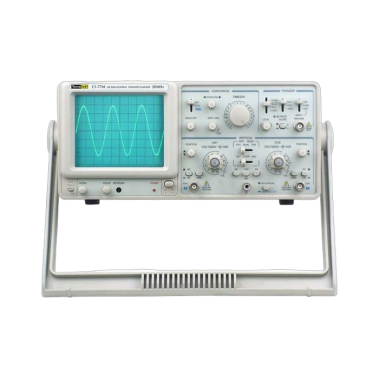

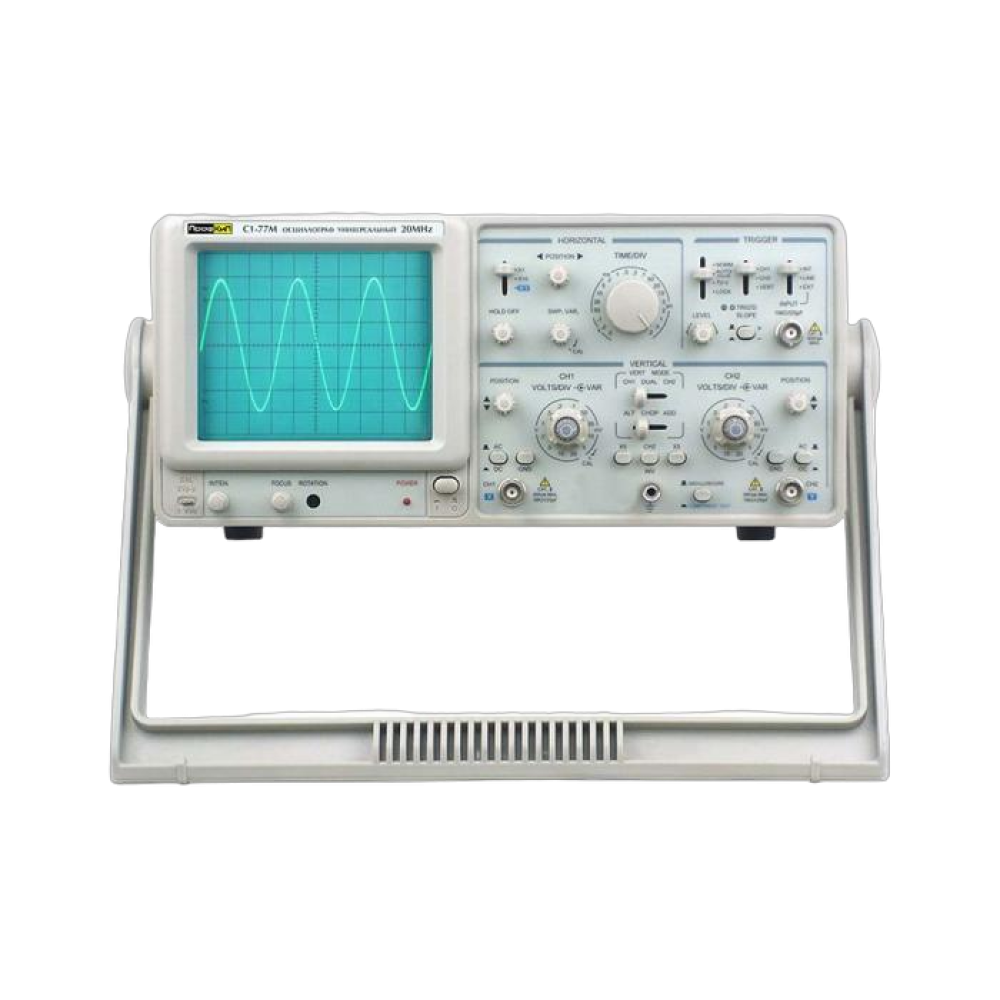

ПрофКиП С1-77М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)
На складе
91294₽
Назначение осциллографа универсального ПрофКиП С1-77М
Осциллограф универсальный ПрофКиП С1-77М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Осциллограф универсальный ПрофКиП С1-77М быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
▪ Полоса пропускания: 0 МГц … 20 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел)
▪ Расширенная чувствительность по вертикали: до 20 В /дел
▪ ТВ-синхронизация, режим Y-X
▪ Масштабирование развертки: х 10
▪ Автоматическая синхронизация, фиксация уровня
▪ Габаритные размеры: 310х145х450 мм
▪ Вес: 8 кг
Особенности и преимущества осциллографа универсального ПрофКиП С1-77М
▪ Количество каналов: 2▪ Полоса пропускания: 0 МГц … 20 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел)
▪ Расширенная чувствительность по вертикали: до 20 В /дел
▪ ТВ-синхронизация, режим Y-X
▪ Масштабирование развертки: х 10
▪ Автоматическая синхронизация, фиксация уровня
Основные технические характеристики осциллографа универсального ПрофКиП С1-77М
| Параметры | Значения |
| Электронно-лучевая трубка (ЭЛТ) | |
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 2 см) |
| Ускоряющее напряжение | 2 кВ |
| Канал вертикального отклонения | |
| Чувствительность | х1: 5 мВ /дел … 20 В /дел (12 диапазонов, шаг 1-2-5) х5: ~ 1 мВ /дел (12 диапазонов, шаг 1-2-5) |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
| Полоса пропускания (-3 дБ) х5 | 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
| Время нарастания | х1: ≤ 17.5 нс х5: ≤ 50 нс |
| Входной импеданс | ~ 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0.2 мкс /дел … 0.5 с /дел ~ 50 мс /дел при масштабировании |
| Точность | ±3% ±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное) |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 20 нс /дел |
| Линейность развертки | ±5% ±10% при масштабировании |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT) |
| Вход усилителя | закрытый (AC) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (5 Гц … 10 МГц) | 1 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) |
| Чувствительность (10 МГц … 20 МГц) | 1.5 дел (CH1, CH2) 3.0 дел (ALT) 300 мВ (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% |
| Частотный диапазон X-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
Общие данные осциллографа универсального ПрофКиП С1-77М
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц▪ Габаритные размеры: 310х145х450 мм
▪ Вес: 8 кг
Комплект поставки осциллографа универсального ПрофКиП С1-77М
| Наименование | Количество |
| Осциллограф универсальный ПрофКиП С1-77М | 1 шт. |
| Делитель | 2 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
