С1-160М

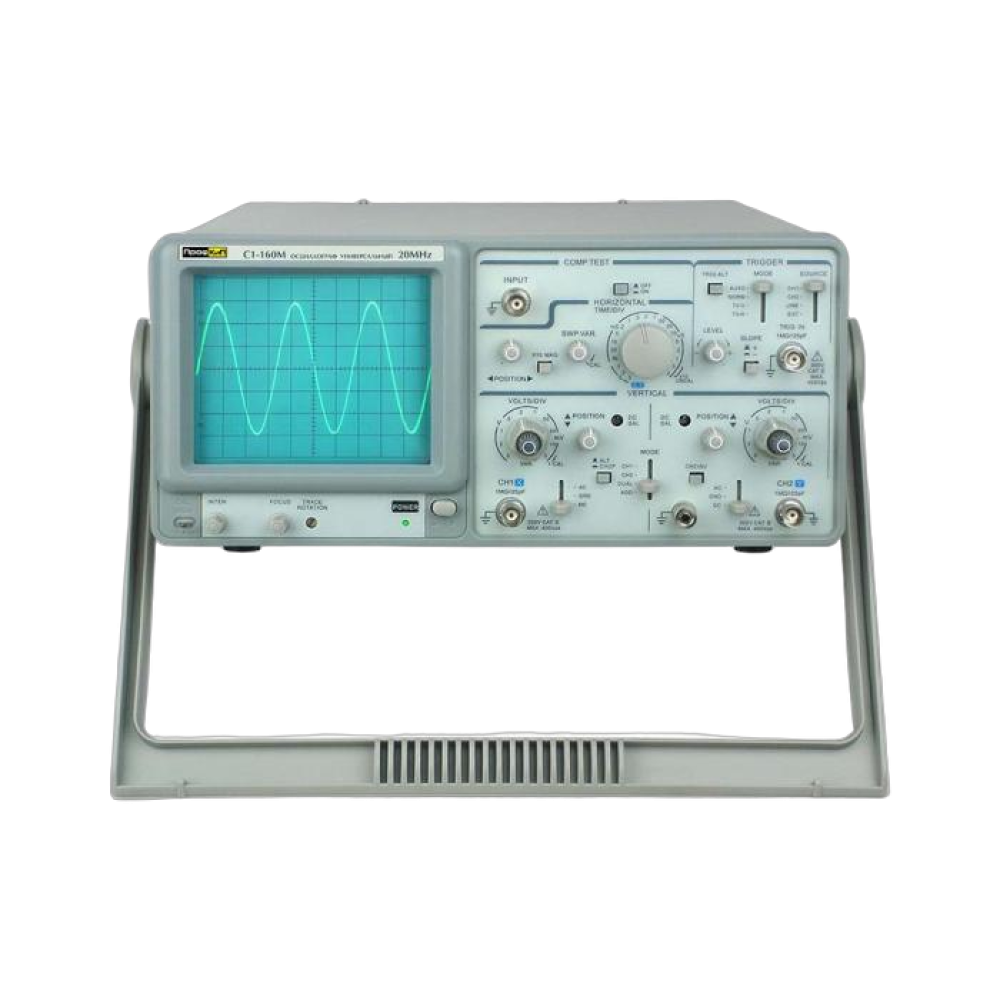

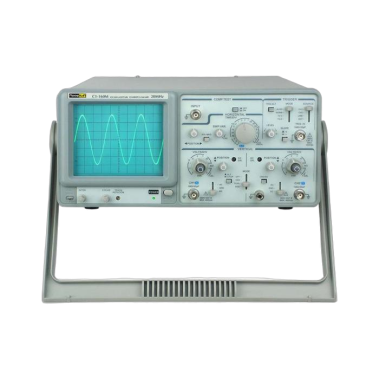

ПрофКиП С1-160М осциллограф универсальный (2 канала, 0 МГц … 20 МГц)
На складе
136369₽
Распродажа остатков
Назначение осциллографа универсального ПрофКиП С1-160М
Осциллограф универсальный ПрофКиП С1-160М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГц до 20 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф универсальный ПрофКиП С1-160М имеет встроенный тестер компонентов, который позволяет только этим прибором на рабочем месте решать практически большинство измерительных задач, возникающих при исследовании и измерении электрических сигналов не прибегая к использованию других приборов. Он позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов. При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять неисправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи. При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, коэффициент усиления. Удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары. Осциллограф универсальный ПрофКиП С1-160М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами.
Особенности и преимущества осциллографа универсального ПрофКиП С1-160М
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 20 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ ALT функция запуска
▪ Масштабирование развертки: х 10
▪ ТВ-синхронизация, режим X-Y
▪ Встроенный тестер компонентов
Основные технические характеристики осциллографа универсального ПрофКиП С1-160М
|
Параметры
|
Значения
|
|
Электронно-лучевая трубка (ЭЛТ)
|
|
|
Тип
|
прямоугольный, 6 дюймов
|
|
Экспозиционная площадь
|
8 х 10 дел (1 дел = 1 см)
|
|
Ускоряющее напряжение
|
2 кВ
|
|
Яркость
|
непрерывно регулируемая на передней панели
|
|
Z-вход
|
|
|
Входное сопротивление
|
~ 47 кОм
|
|
Входной уровень
|
≥ 5 Впик-пик
|
|
Частотный диапазон
|
2 МГц
|
|
Канал вертикального отклонения
|
|
|
Чувствительность
|
5 мВ /дел … 5 В /дел ±3%
|
|
Полоса пропускания (-3 дБ) х1
|
0 МГц … 20 МГц (открытый вход)
10 Гц … 20 МГц (закрытый вход)
|
|
Время нарастания
|
≤ 17.5 нс
|
|
Входной импеданс
|
~ 1 МОм /25 пФ
|
|
Максимальное входное напряжение
|
400 В при 1 кГц
|
|
Вход усилителя
|
открытый (DC), закрытый (АС), заземленный (GND)
|
|
Режим работы
|
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
|
|
Канал горизонтального отклонения
|
|
|
Коэффициент развертки
|
0.2 мкс /дел … 0.5 с /дел
100 нс /дел … 50 мс /дел при масштабировании
|
|
Точность
|
±3%
±5% при масштабировании
|
|
Масштабирование развертки
|
х 10
|
|
Максимальный коэффициент развертки
|
20 нс /дел
|
|
Линейность развертки
|
±5%
±10% при масштабировании
|
|
Синхронизация
|
|
|
Режим
|
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
|
|
Источник синхронизации
|
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
|
|
Вход усилителя
|
закрытый (AC)
|
|
Полярность синхронизации
|
«+» или «-»
|
|
Чувствительность (20 Гц … 2 МГц)
|
0.5 дел (CH1, CH2)
2.0 дел (ALT)
200 мВ (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
|
|
Чувствительность (2 МГц … 20 МГц)
|
1.5 дел (CH1, CH2)
3.0 дел (ALT)
800 мВ (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
|
|
Внешний вход синхронизации
|
|
|
Входной импеданс
|
1 МОм ±3% /25 пФ ±5 пФ
|
|
Максимальное входное напряжение
|
400 В при 1 кГц
|
|
Режим x-y
|
|
|
Чувствительность
|
5 мВ /дел … 5 В /дел ±4%
|
|
Частотный диапазон X-входа
|
500 кГц
|
|
Сдвиг фазы
|
≤3° (50 кГц)
|
|
Выходной сигнал
|
|
|
Выход сигнала канала 1
|
|
|
Калибратор
|
|
|
Форма сигнала
|
положительный меандр
|
|
Частота
|
1 кГц
|
|
Выходное напряжение
|
2 Впик-пик ±2%
|
|
Тестер компонентов
|
|
|
Тестовое напряжение
|
приблизительно 4.5 В (открытый контур)
|
|
Тестовый ток
|
максимум 6.6 мА (короткое замыкание)
|
|
Тестовая частота
|
приблизительно 60 Гц
|
Общие данные осциллографа универсального ПрофКиП С1-160М
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг
Комплект поставки осциллографа универсального ПрофКиП С1-160М
|
Наименование
|
Количество
|
|
Осциллограф универсальный ПрофКиП С1-160М
|
1 шт.
|
|
Делитель
|
2 шт.
|
|
Измерительный кабель
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
