С1-156М

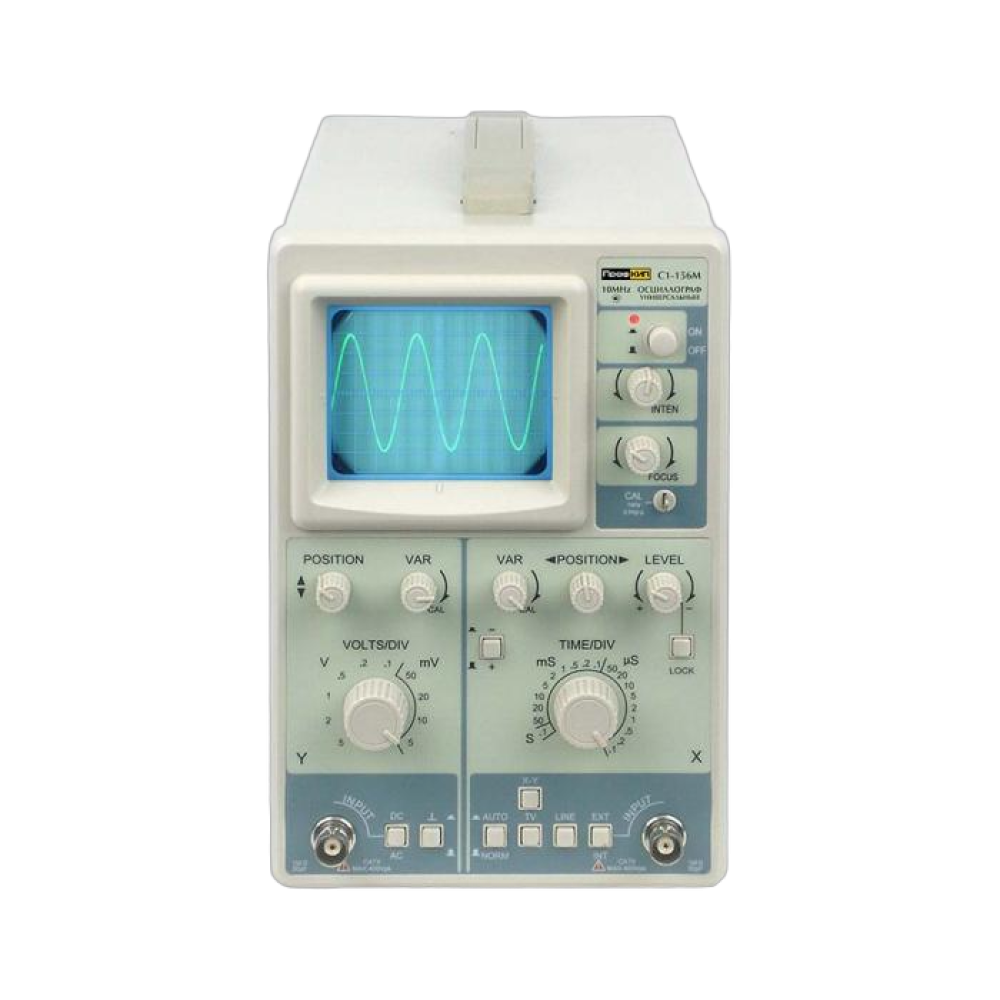

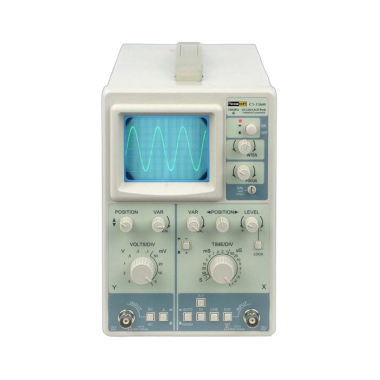

ПрофКиП С1-156М осциллограф универсальный (1 канал, 0 МГц … 10 МГц)
На складе
50625₽
- ГОСРЕЕСТР СИ РФ: 49645-12. Действителен до 10.04.2027
Снято с производства.
Назначение осциллографа универсального ПрофКиП С1-156М
Осциллограф универсальный ПрофКиП С1-156М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц. Рекомендован для использования в образовательных учреждениях.
▪ Полоса пропускания: 0 МГц … 10 МГц
▪ ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм)
▪ Чувствительность: 5 мВ /дел
▪ ТВ-синхронизация, режим X-Y
▪ Простота в эксплуатации
▪ Высокая стабильность
▪ Габаритные размеры: 140х196х225 мм
▪ Вес: 3 кг
Особенности и преимущества осциллографа универсального ПрофКиП С1-156М
▪ Количество каналов: 1▪ Полоса пропускания: 0 МГц … 10 МГц
▪ ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм)
▪ Чувствительность: 5 мВ /дел
▪ ТВ-синхронизация, режим X-Y
▪ Простота в эксплуатации
▪ Высокая стабильность
Основные технические характеристики осциллографа универсального ПрофКиП С1-156М
| Параметры | Значения |
| Электронно-лучевая трубка (ЭЛТ) | |
| Тип | круглая, 3 дюйма |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 6 мм) |
| Ускоряющее напряжение | 1.3 кВ |
| Канал вертикального отклонения | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±3% |
| Полоса пропускания (-3 дБ) | 0 МГц … 10 МГц (открытый вход) 10 Гц … 10 МГц (закрытый вход) |
| Максимальное входное напряжение | 400 В |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Входной импеданс | 1 МОм ±3% /30 пФ ±5 пФ |
| Регулировка коэффициента | 2.5:1 |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0.1 мкс /дел … 0.1 с/дел ±3% |
| Регулировка коэффициента | 2.5:1 |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
| Источник синхронизации | внутренний (INT), сеть (LINE), внешний (EXT) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность | 1 дел (INT) 0.3 В (EXT) 2 дел (TV) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 160 В |
| Режим X-Y | |
| Чувствительность | 0.5 В /дел (X) 5 мВ /дел … 5 В /дел (Y) |
| Частотный диапазон (-3 дБ) | 0 МГц … 1 МГц (DC) 10 Гц … 1 МГц (AC) |
| Сдвиг фазы | ≤ 3° (50 кГц) |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц ±2% |
| Выходное напряжение | 0.5 Впик-пик ±2% |
Общие данные осциллографа универсального ПрофКиП С1-156М
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц▪ Габаритные размеры: 140х196х225 мм
▪ Вес: 3 кг
Комплект поставки осциллографа универсального ПрофКиП С1-156М
| Наименование | Количество |
| Осциллограф универсальный ПрофКиП С1-156М | 1 шт. |
| Делитель | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
