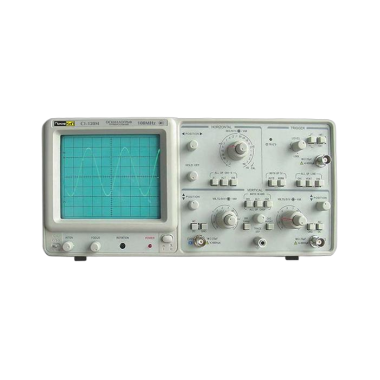

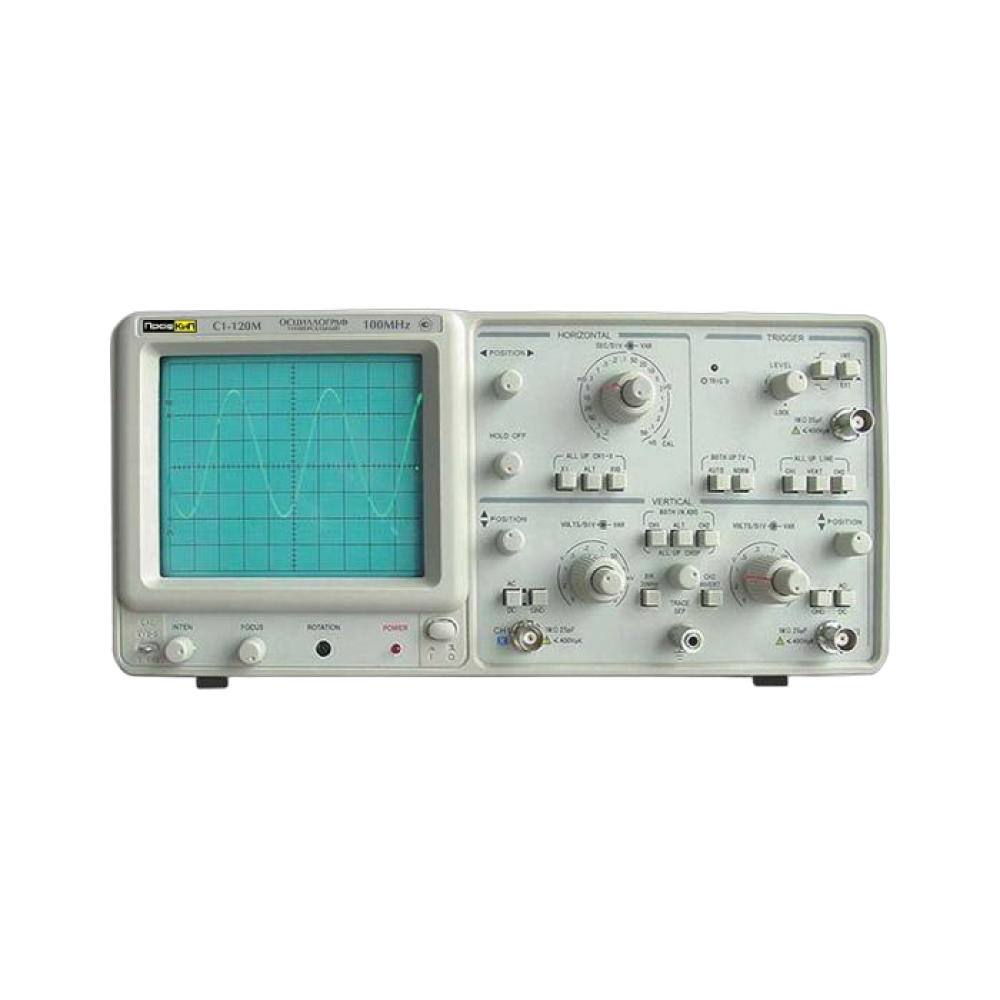

Назначение осциллографа универсального ПрофКиП С1-120М
Осциллограф универсальный ПрофКиП С1-120М - современный инструмент инженера, обеспечивающий высокую точность, удобство эксплуатации и набор всех необходимых функций для приборов данного класса. Осциллограф универсальный ПрофКиП С1-120М имеет эргономичный дизайн, в нем применена аналоговая ЭЛТ с высокой точностью фокусировки, что позволяет осуществлять комфортную работу, наблюдая сигнал, даже превосходящий документированные 100 МГц, в реальном времени, на шести дюймовом экране. Также в осциллографе универсальном ПрофКиП С1-120М удобно реализован захват синхронизации.
Особенности и преимущества осциллографа универсального ПрофКиП С1-120М
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 100 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ ALT функция запуска
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ ТВ-синхронизация, режим Y-X
▪ Масштабирование развертки: х 10
Основные технические характеристики осциллографа универсального ПрофКиП С1-120М
|
Параметры
|
Значения
|
|
Электронно-лучевая трубка (ЭЛТ)
|
|
|
Тип
|
прямоугольный, 6 дюймов
|
|
Экспозиционная площадь
|
8 х 10 дел (1 дел = 1 см)
|
|
Ускоряющее напряжение
|
1.7 кВ
|
|
Канал вертикального отклонения
|
|
|
Чувствительность
|
5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5)
|
|
Регулировка коэффициента
|
≥2.5:1
|
|
Полоса пропускания (-3 дБ)
|
0 МГц … 100 МГц (открытый вход)
10 Гц … 100 МГц (закрытый вход)
|
|
Время нарастания
|
≤ 3.5 нс
|
|
Входной импеданс
|
~ 1 МОм /25 пФ
|
|
Вход усилителя
|
открытый (DC), закрытый (АС), заземленный (GND)
|
|
Максимальное входное напряжение
|
400 В при 1 кГц
|
|
Режим работы
|
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD)
|
|
Канал горизонтального отклонения
|
|
|
Коэффициент развертки
|
50 нс /дел … 0.2 с /дел (20 диапазонов, шаг 1-2-5)
|
|
Точность
|
±3%
±10% при масштабировании
|
|
Регулировка коэффициента
|
≥2.5:1
|
|
Масштабирование развертки
|
х 10
|
|
Максимальный коэффициент развертки
|
5 нс /дел
|
|
Линейность развертки
|
±5%
±10% при масштабировании
|
|
ALT-масштабирование
|
|
|
ALT-разделение
|
|
|
Синхронизация
|
|
|
Режим
|
автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV), фиксация уровня (LEVEL LOCK)
|
|
Источник синхронизации
|
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
|
|
Полярность синхронизации
|
«+» или «-»
|
|
Чувствительность
|
INT: 1.5 дел (AUTO или NORM)
EXT: 0.2 дел (AUTO или NORM)
ТВ-синхроимпульс 2 дел при 0.5 В (EXT)
|
|
Внешний вход синхронизации
|
|
|
Входной импеданс
|
1 МОм /22 пФ
|
|
Максимальное входное напряжение
|
400 В при 1 кГц
|
|
Режим X-Y
|
|
|
Чувствительность
|
5 мВ /дел … 5 В /дел ±5% (10 диапазонов, шаг 1-2-5)
|
|
Полоса пропускания
|
0 МГц … 1 МГц (открытый вход)
10 Гц … 1 МГц (закрытый вход)
|
|
Сдвиг фазы
|
≤3° (50 кГц)
|
|
Ось Z
|
|
|
Чувствительность
|
5 Впик-пик
|
|
Полярность
|
отрицательная
|
|
Входной импеданс
|
10 кОм
|
|
Используемый частотный диапазон
|
1 МГц
|
|
Максимальное входное напряжение
|
50 В при 1 кГц
|
|
Калибратор
|
|
|
Форма сигнала
|
положительный меандр
|
|
Частота
|
1 кГц ±2%
|
|
Выходное напряжение
|
2 Впик-пик ±2%
|
Общие данные осциллографа универсального ПрофКиП С1-120М
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц
▪ Габаритные размеры: 310х140х400 мм
▪ Вес: 8 кг
Комплект поставки осциллографа универсального ПрофКиП С1-120М
|
Наименование
|
Количество
|
|
Осциллограф сервисный двухканальный ПрофКиП С1-120М
|
1 шт.
|
|
Делитель
|
2 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
