С1-107М

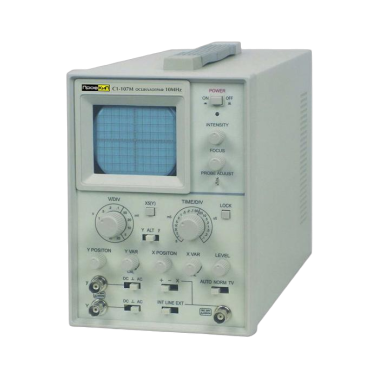

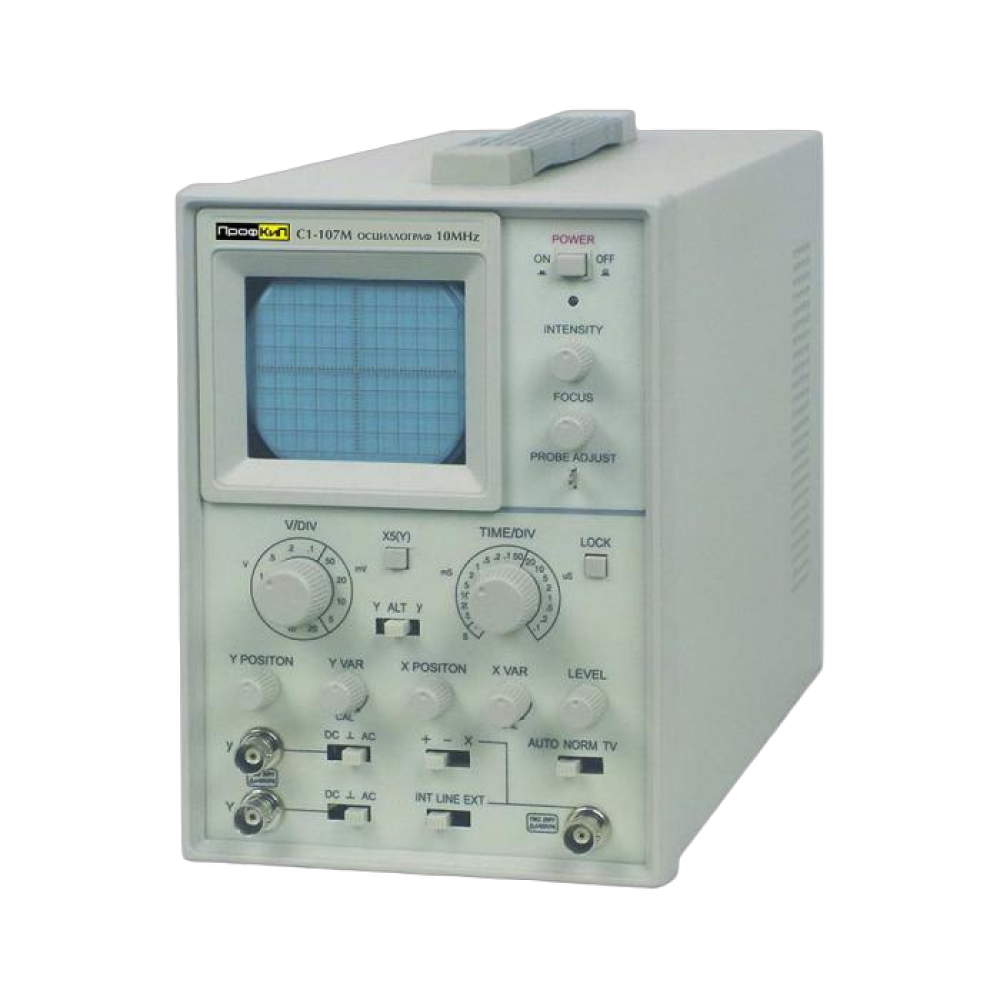

ПрофКиП С1-107М осциллограф универсальный (2 канала, 0 МГц … 10 МГц)

На складе

64575₽

Снято с производства

Назначение осциллографа универального ПрофКиП С1-107М

Осциллограф универсальный ПрофКиП С1-107М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц. Рекомендован для использования в образовательных учреждениях.

Особенности и преимущества осциллографа универального ПрофКиП С1-107М

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 10 МГц
▪ ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм)
▪ ТВ-синхронизация, режим X-Y
▪ Масштабирование канала Y: х5
▪ Простота в эксплуатации
▪ Высокая производительность

Основные технические характеристики осциллографа универального ПрофКиП С1-107М

Параметры
Значения
Электронно-лучевая трубка (ЭЛТ)
Тип
круглая, 3 дюйма
Экспозиционная площадь
8 х 10 дел (1 дел = 6 мм)
Ускоряющее напряжение
1.3 кВ
Канал вертикального отклонения
Чувствительность
5 мВ /дел … 5 В /дел ±3%
Y х5
Полоса пропускания
0 МГц … 10 МГц (открытый вход)
10 Гц … 10 МГц (закрытый вход)
Максимальное входное напряжение
400 В
Вход усилителя
открытый (DC), закрытый (АС)
Входной импеданс
1 МОм ±3% /30 пФ ±5 пФ
Регулировка коэффициента
2.5:1
Канал горизонтального отклонения
Коэффициент развертки
0.1 мкс /дел … 1 с/дел ±3%
Регулировка коэффициента
2.5:1
Синхронизация
Режим
автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)
Источник синхронизации
внутренний (INT), сеть (LINE), внешний (EXT)
Полярность синхронизации
«+» или «-»
Чувствительность
1 дел (INT)
0.3 В (EXT)
2 дел (TV)
Внешний вход синхронизации
Входной импеданс
1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение
160 В
Режим X-Y
Чувствительность
0.5 В /дел (X)
5 мВ /дел … 5 В /дел (Y)
Частотный диапазон (-3 дБ)
0 МГц … 1 МГц (DC)
10 Гц … 1 МГц (AC)
Сдвиг фазы
≤ 3° (50 кГц)
Калибратор
Форма сигнала
положительный меандр
Частота
1 кГц ±2%
Выходное напряжение
0.5 Впик-пик ±2%

Общие данные осциллографа универального ПрофКиП С1-107М

▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 140х196х290 мм
▪ Вес: 3 кг

Комплект поставки осциллографа универального ПрофКиП С1-107М

Наименование
Количество
Осциллограф сервисный двухканальный ПрофКиП С1-107М
1 шт.
Делитель
2 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.



Характеристики

Снято с производства
Да
