С1-103М

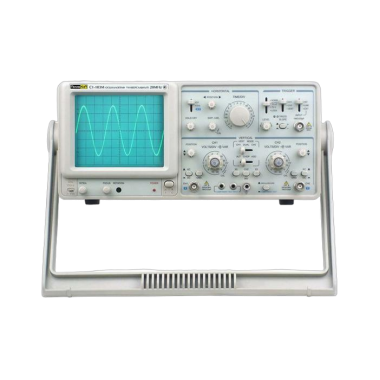

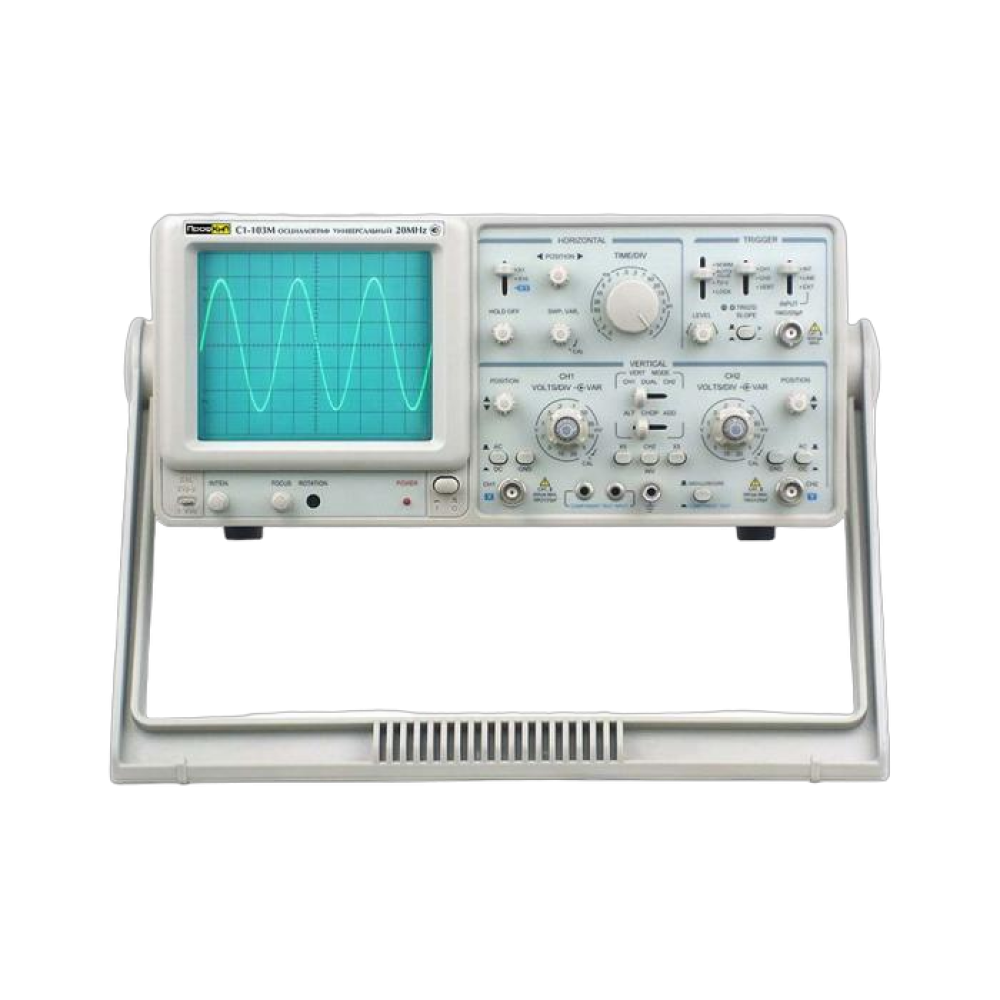

ПрофКиП С1-103М осциллограф сервисный двухканальный (0 МГц … 20 МГц)
На складе
137250₽
Назначение осциллографа сервисного двухканального ПрофКиП С1-103М
Осциллограф сервисный двухканальный ПрофКиП С1-103М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Осциллограф сервисный двухканальный ПрофКиП С1-103М быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. Наличие двух каналов облегчает исследование цифровых логических схем, четырехполюсников, аналоговых многокаскадных усилителей. Осциллограф сервисный двухканальный ПрофКиП С1-103М имеет встроенный тестер компонентов, который позволяет при помощи одного прибора на рабочем месте решать практически большинство измерительных задач, возникающих при исследовании и измерении электрических сигналов не прибегая к использованию других приборов. Он позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов. При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять неисправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи. При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, коэффициент усиления. Удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары.
Особенности и преимущества осциллографа сервисного двухканального ПРОФКИП С1-103М
▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 20 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел)
▪ Расширенная чувствительность по вертикали: до 20 В /дел
▪ Встроенный тестер компонентов
▪ ТВ-синхронизация, режим Y-X
▪ Масштабирование развертки: х 10
Основные технические характеристики осциллографа сервисного двухканального ПрофКиП С1-103М
|
Параметры
|
Значения
|
|
Электронно-лучевая трубка (ЭЛТ)
|
|
|
Тип
|
прямоугольный, 6 дюймов
|
|
Экспозиционная площадь
|
8 х 10 дел (1 дел = 1 см)
|
|
Ускоряющее напряжение
|
2 кВ
|
|
Канал вертикального отклонения
|
|
|
Чувствительность
|
х1: 5 мВ /дел … 20 В /дел (12 диапазонов, шаг 1-2-5)
х5: ~ 1 мВ /дел (12 диапазонов, шаг 1-2-5)
|
|
Полоса пропускания (-3 дБ) х1
|
0 МГц … 20 МГц (открытый вход)
10 Гц … 20 МГц (закрытый вход)
|
|
Полоса пропускания (-3 дБ) х5
|
0 МГц … 7 МГц (открытый вход)
10 Гц … 7 МГц (закрытый вход)
|
|
Время нарастания
|
х1: ≤ 17.5 нс
х5: ≤ 50 нс
|
|
Входной импеданс
|
~ 1 МОм ±3% /25 пФ ±5 пФ
|
|
Максимальное входное напряжение
|
400 В при 1 кГц
|
|
Вход усилителя
|
открытый (DC), закрытый (АС), заземленный (GND)
|
|
Режим работы
|
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
|
|
Канал горизонтального отклонения
|
|
|
Коэффициент развертки
|
0.2 мкс /дел … 0.5 с /дел
~ 50 мс /дел при масштабировании
|
|
Точность
|
±3%
±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)
|
|
Масштабирование развертки
|
х 10
|
|
Максимальный коэффициент развертки
|
20 нс /дел
|
|
Линейность развертки
|
±5%
±10% при масштабировании
|
|
Синхронизация
|
|
|
Режим
|
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
|
|
Источник синхронизации
|
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT)
|
|
Вход усилителя
|
закрытый (AC)
|
|
Полярность синхронизации
|
«+» или «-»
|
|
Чувствительность (5 Гц … 10 МГц)
|
1 дел (CH1, CH2)
2.0 дел (ALT)
200 мВ (EXT)
|
|
Чувствительность (10 МГц … 20 МГц)
|
1.5 дел (CH1, CH2)
3.0 дел (ALT)
300 мВ (EXT)
|
|
Внешний вход синхронизации
|
|
|
Входной импеданс
|
1 МОм ±3% /25 пФ ±5 пФ
|
|
Максимальное входное напряжение
|
400 В при 1 кГц
|
|
Режим X-Y
|
|
|
Чувствительность
|
5 мВ /дел … 5 В /дел ±4%
|
|
Частотный диапазон X-входа
|
500 кГц
|
|
Сдвиг фазы
|
≤3° (50 кГц)
|
|
Выходной сигнал
|
|
|
Выход сигнала канала 1
|
|
|
Калибратор
|
|
|
Форма сигнала
|
положительный меандр
|
|
Частота
|
1 кГц
|
|
Выходное напряжение
|
2 Впик-пик ±2%
|
Общие данные осциллографа сервисного двухканального ПрофКиП С1-103М
▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х145х450 мм
▪ Вес: 8 кг
Комплект поставки осциллографа сервисного двухканального ПрофКиП С1-103М
|
Наименование
|
Количество
|
|
Осциллограф сервисный двухканальный ПрофКиП С1-103М
|
1 шт.
|
|
Делитель
|
2 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
