Р40114

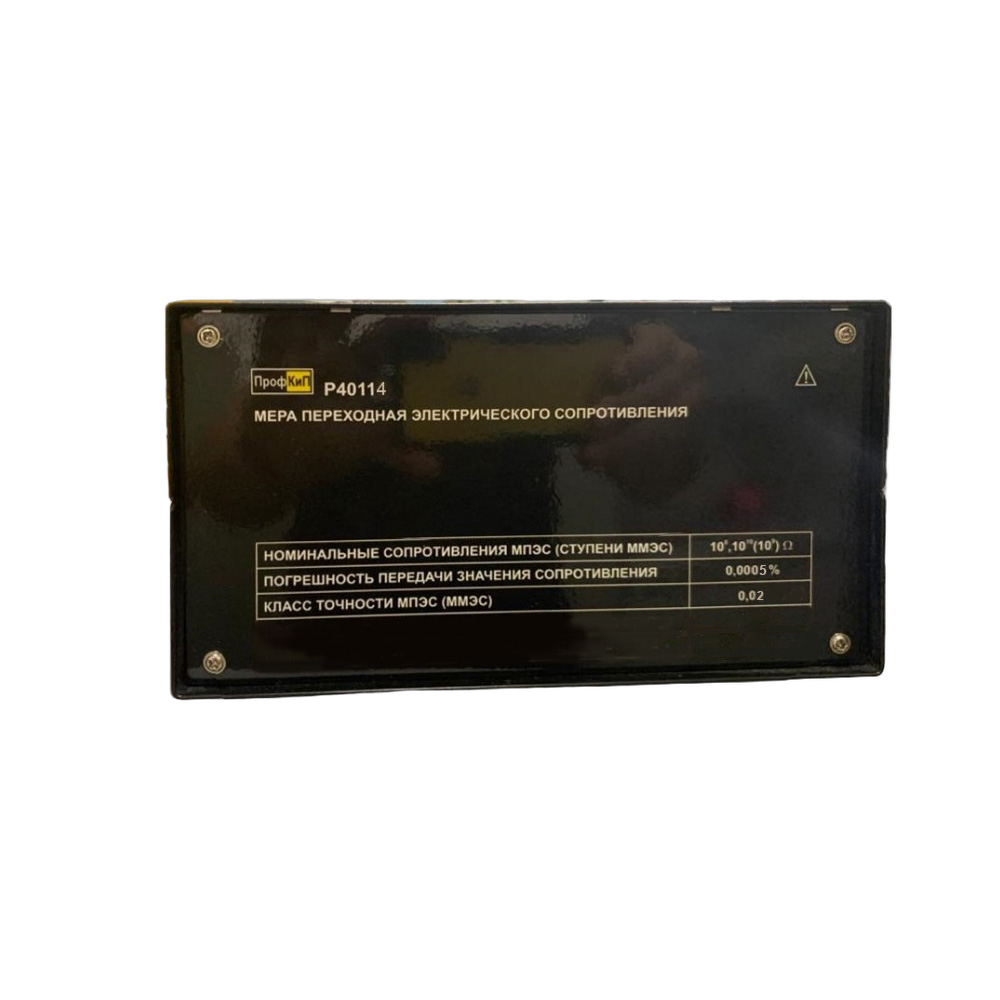

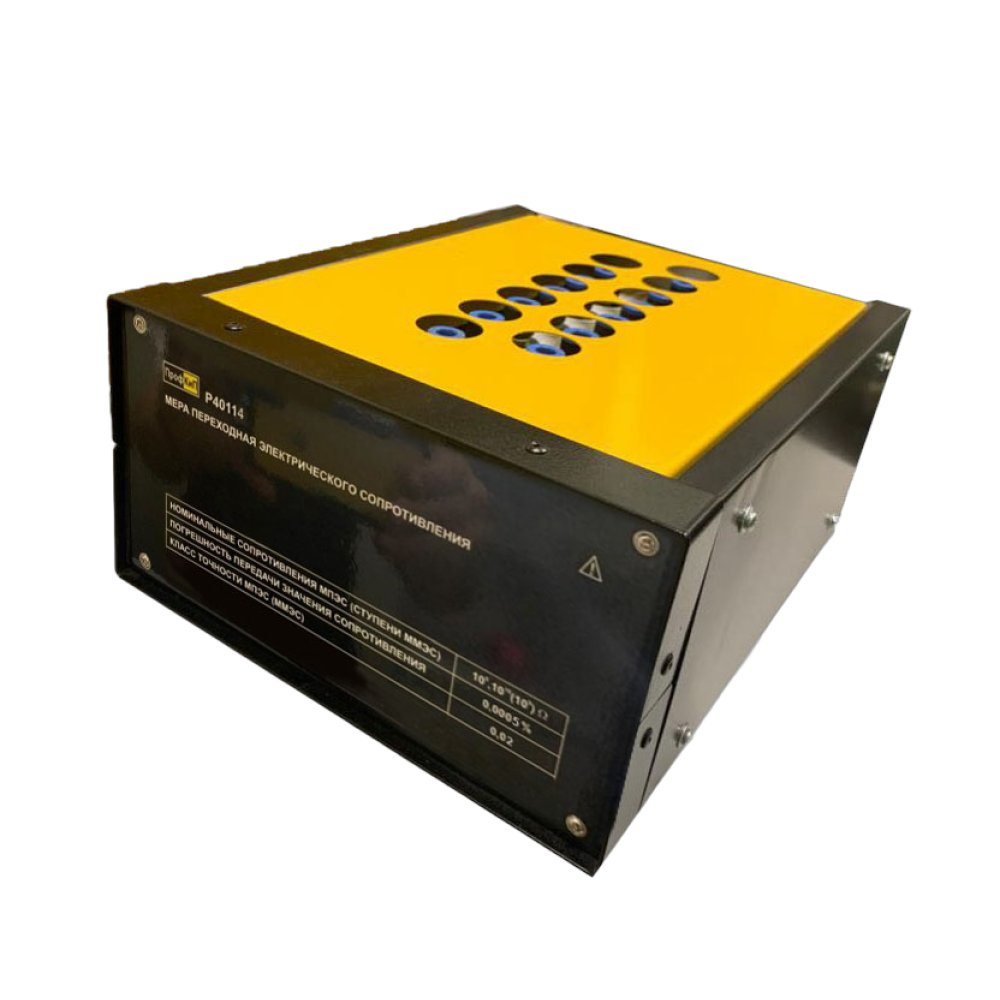

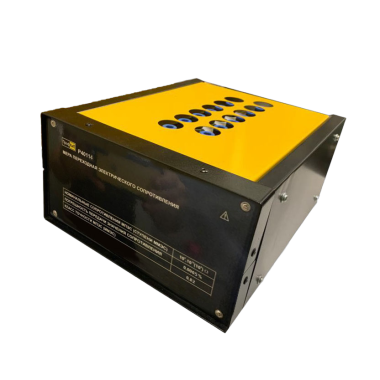

ПрофКиП Р40114 переходная мера сопротивления
На складе
280000₽
Назначение меры переходной ПрофКиП Р40114
Меры переходные электрического сопротивления ПрофКиП Р40114 предназначены для воспроизведений электрического сопротивления постоянному току. Применяются для передачи значений электрического сопротивления от образцовых мер в измерительных цепях постоянного тока, для использования в качестве многозначных мер сопротивления. Принцип действия мер заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов.
При использовании мер применяется комбинированное соединение максимального числа резисторов с целью получения различных значений сопротивлений. Передача значений электрического сопротивления происходит путем параллельно-последовательного переключения ступеней (МПЭС).Конструктивно меры состоят из последовательно соединенных равно номинальных прецизионных резисторов.
Метрологические и технические характеристики меры переходной ПрофКиП Р40114
| Предел воспроизведений электрического сопротивления, Ом | |
| при параллельном соединении ступеней | 107; |
| при последовательном соединении ступеней | 109; |
| Класс точности | |
| при параллельном соединении ступеней | 0,02 |
| при последовательном соединении ступеней | 0,02 |
| Количество ступеней основных/резервных | 10/1 |
| Значение номинального/максимального напряжения, кВ | |
| при параллельном соединении ступеней | 0.6/2 |
| при последовательном соединении ступеней | 3/3 |
| Габаритные размеры (В×Ш×Д), мм, не более | 225×130×290 |
| Масса, кг, не более | 5 |
Условия эксплуатации меры переходной ПрофКиП Р40114
| – температура окружающей среды, ºС | от +19 до +21 |
| – относительная влажность, % | от 30 до 80 |
| – атмосферное давление, кПа | от 84 до 106 |
Комплект поставки меры переходной ПрофКиП Р40114
| Мера сопротивления ПрофКиП Р40114 | 1 шт. |
| Паспорт ПРШН.411642.100-2020 ПС | 1 экз. |
