Г6-27М

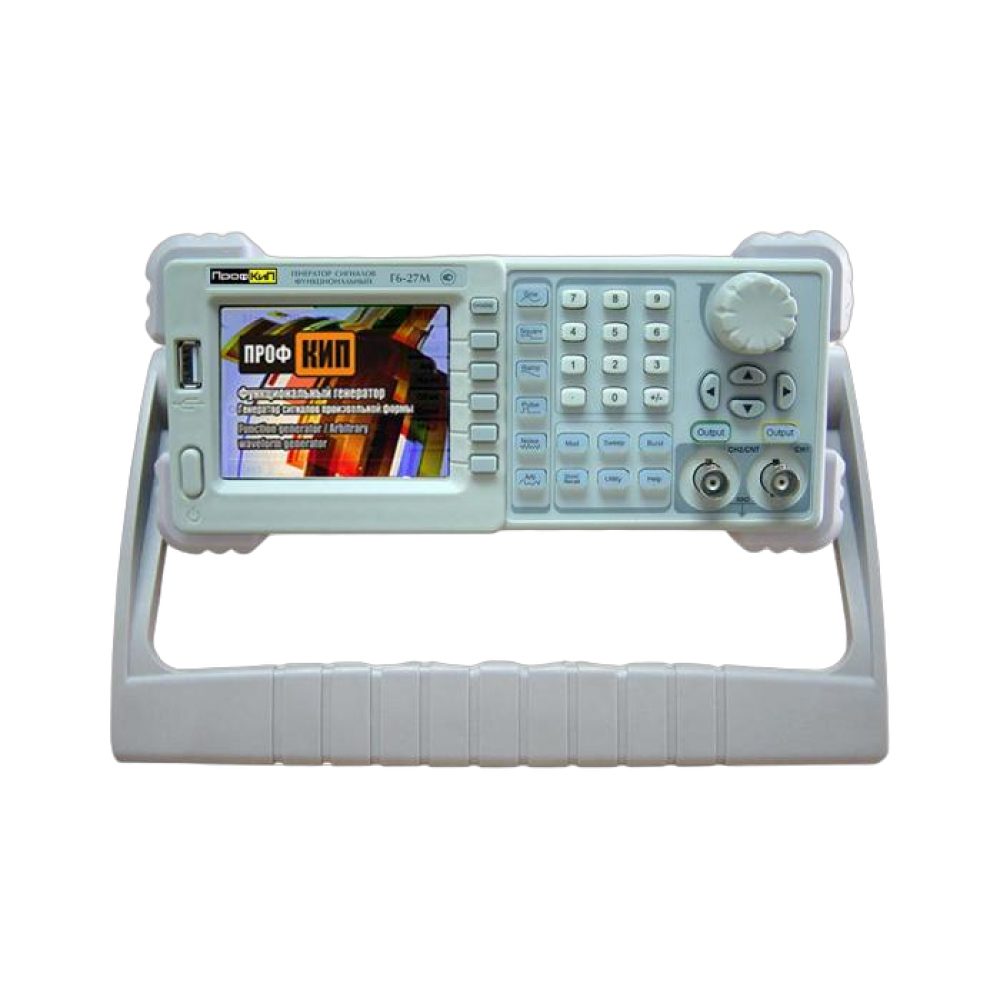

ПрофКиП Г6-27М генератор сигналов специальной формы (5 МГц)
На складе
85763₽
Назначение генератора сигналов специальной формы ПрофКиП Г6-27М
Генератор сигналов специальной формы ПрофКиП Г6-27М – двухканальный функциональный генератор сигналов произвольной формы, меню которого содержит встроенную интерактивную справку по всем основным функциям (инструкция для прибора не требуется). В приборе используется технология прямого цифрового синтеза сигнала (DDS технология). Высококачественный быстрый ЦАП (14 бит) обеспечивает малые искажения и отсутствие фазового дрожания цифрового сигнала данных. Встроенный частотомер до 200 МГц с разрешением 1 мкГц. В генераторе сигналов специальной формы ПрофКиП Г6-27М реализована возможность рисования сигнала с применением различных видов модуляции, и возможностью подключение к ПК. Прибор имеет дискретизацию 125 МВыб/с, вертикальное разрешение 14 бит и большую длину памяти, что позволяет с высокой точностью обеспечивать синтез сигналов практически любой формы. Программное обеспечение обеспечивает 9 типов стандартных форм сигналов: синус, меандр, пилообразный, импульс, белый шум и т.д., которые отвечают всем основным потребностям для решения прикладных задач.
Особенности и преимущества генератора сигналов специальной формы ПрофКиП Г6-27М
▪ 2 канала 5 МГц
▪ Технология прямого цифрового синтеза (DDS)
▪ Дискретизация 125 МВыб/с с разрешением 14 бит
▪ Встроенный частотомер до 200 МГц
▪ Малые искажения
▪ Разрешение 1 мкГц
▪ Цветной ЖКИ дисплей 3.5 дюйма
▪ Два независимых канала, с возможностью их синхронизации и сдвига фазы
▪ 5 стандартных видов сигнала и 48 внутренних предустановок формы
▪ Возможность рисования формы сигнала
▪ Широкие возможности различных видов модуляции, свипирование, формирование импульсных последовательностей
▪ Интерактивное меню подсказок
▪ Большая энергонезависимая память
▪ Программное обеспечение
▪ Поддержка USB накопителей и подключение к ПК
Основные технические характеристики генератора сигналов специальной формы ПрофКиП Г6-27М
|
Параметры
|
Значения
|
|
Максимальная частота выходного сигнала
|
5 МГц
|
|
Количество выходных каналов
|
2
|
|
Частота дискретизации
|
125 МВыб/с
|
|
Длина памяти для сигнала произвольной формы
|
16000 точек
|
|
Разрешение по частоте
|
1 мкГц
|
|
Форма выходного сигнала
|
синус, меандр, пилообразный, импульс, белый шум, произвольная форма
|
|
Синус, меандр, импульс, произвольная форма
|
1 мкГц … 5 МГц
|
|
Пила /треугольник
|
1 мкГц … 300 кГц
|
|
Белый шум Гаусса
|
5 МГц (-0.3 дБ)
|
|
Модуляции
|
амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная модуляция с подавлением несущей (DSB-AM), частотная манипуляция (FSK), амплитудная манипуляция (ASK), широтно-импульсная модуляция (PWM), пакетно-импульсная модуляция (PBM)
|
|
Частотомер
|
до 200 МГц
|
|
Интерфейс связи с ПК
|
USB
|
Общие данные генератора сигналов специальной формы м Г6-27М
- Питание: 100 В … 240 В, 45 Гц … 66 Гц
- Габаритные размеры: 229х105х281 мм
- Вес: 2.5 кг
Комплект поставки генератора сигналов специальной формы ПрофКиП Г6-27М
|
Наименование
|
Количество
|
|
Генератор сигналов специальной формы ПрофКиП Г6-27М
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
Характеристики
- Снято с производства
- Да
