Г3-135М

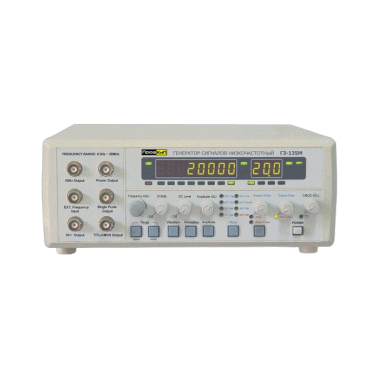

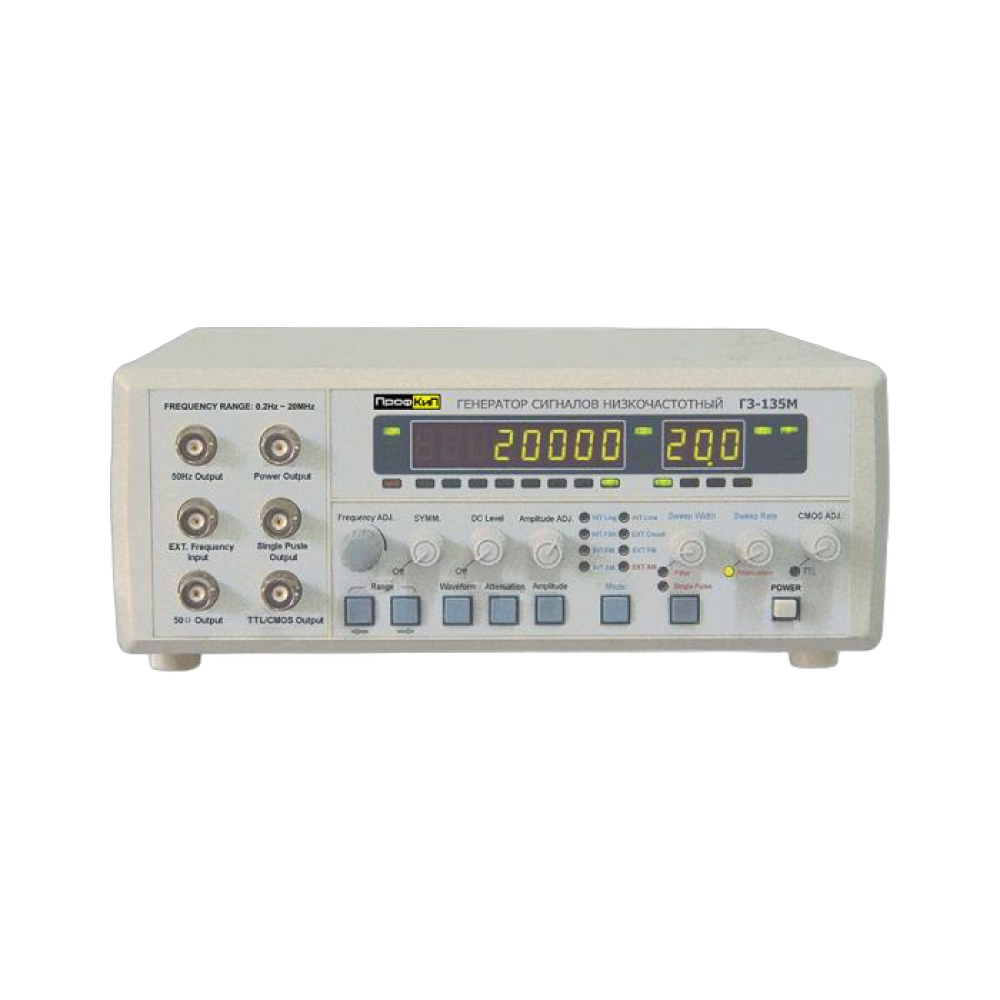

ПрофКиП Г3-135М генератор сигналов низкочастотный (0.2 Гц … 5 МГц)

На складе

35775₽

Распродажа остатков.
Назначение генератора сигналов низкочастотного ПрофКиП Г3-135М

Генератор сигналов ПрофКиП Г3-135М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 5 МГц. Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов ПрофКиП Г3-135М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер. Возможность СВИП-модуляции упрощает задачу обнаружения резонансных частот звуковых излучателей, фильтров и прочих устройств. Для визуального контроля к генератору может быть подключен осциллограф. Встроенный частотомер может быть использован для измерения частоты внешнего сигнала до 100 МГц.


Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-135М

▪ Частотный диапазон: 0.2 Гц … 5 МГц
▪ Форма сигнала: синус, треугольник, пила, прямоугольник, импульс, ТТЛ и КМОП
▪ Различные режимы входа: свип (внутр /внеш), АМ, ЧМ, ФМ и т.д.
▪ Плавная регулировка смещения, симметрии, амплитуды
▪ Встроенный частотомер до 100 МГц для внутренних (5 разрядов) и внешних (8 разрядов) сигналов
▪ Высокая надежность: наработка на отказ > 1000 часов
▪ Полная защита выходной цепи
▪ Индикация амплитуды: среднеквадратичной уровень, пиковое значение
▪ Интерфейс: RS-232

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-135М

Параметры
Значения
Полоса частот выходных сигналов
0.2 Гц … 5 МГц
Форма сигналов
Синусоидальная, прямоугольная, треугольная, пилообразная и т.д.
Выходное сопротивление
50 Ом ±10%
Амплитуда выходного сигнала
10 Впик-пик ±10% (50 Ом)
20 Впик-пик ±10% (1 МОм)
Ступенчатый аттенюатор
0 дБ /20 дБ /40 дБ /60 дБ
Смещение постоянной составляющей
-5 В … +5 В ±10% (50 Ом)
-10 В … +10 В (1 МОм)
Симметрия
20% … 80%
Синусоидальная волна
Коэффициент искажения
10 Гц … 100 кГц ≤ 0.8%
Треугольная волна
Линейность
90%
Прямоугольный сигнал
Длительность фронта /спада
20 нс
TTL (ТТЛ) выход
Уровень
низкий ≤ 0.8 В
высокий ≥ 1.8 В
CMOP (КМОП) выход
Уровень
3 Впик-пик … 15 Впик-пик (регулируемый)
Качание частоты
Режим свипирования
линейное /логарифмическое
Ширина развертки
≥ 1 полному частотному диапазону
Скорость свипирования
10 мс … 5 с ±10%
Амплитудная модуляция
Несущая частота
100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц (для диапазонов)
Период входного сигнала
 10 мс … 5 с
Глубина
0% … 100%
Частота модулирующего сигнала
1 кГц
Импеданс входа для внешней АМ
100 кОм ±10%
Входная чувствительность
0 В … 2 В
Частотная модуляция
Девиация
0% … 5%
Частота модулирующего сигнала
1 кГц
Импеданс входа для внешней АМ
100 кОм ±10%
Входная чувствительность
0 В … 2 В
Частотомер
Дисплей
5 разрядов (внутренний)
8 разрядом (внешний)
Частотный диапазон
0.2 Гц … 5 МГц
0.2 Гц … 100 МГц (внешн)
Входной импеданс
500 кОм /30 пФ
Опорный генератор
10 МГц
Точность
точность опорного генератора ± единица
Входной аттенюатор
-20 дБ
Стабильность опорного генератора
5 х 10-5 /день

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-135М

  • Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
  • Габаритные размеры: 240х80х220 мм
  • Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-135М

Наименование
Количество
Генератор сигналов низкочастотный ПрофКиП Г3-135М
1 шт.
Кабель BNC
1 шт.
Кабель с двумя зажимами
1 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.
