Г3-132М

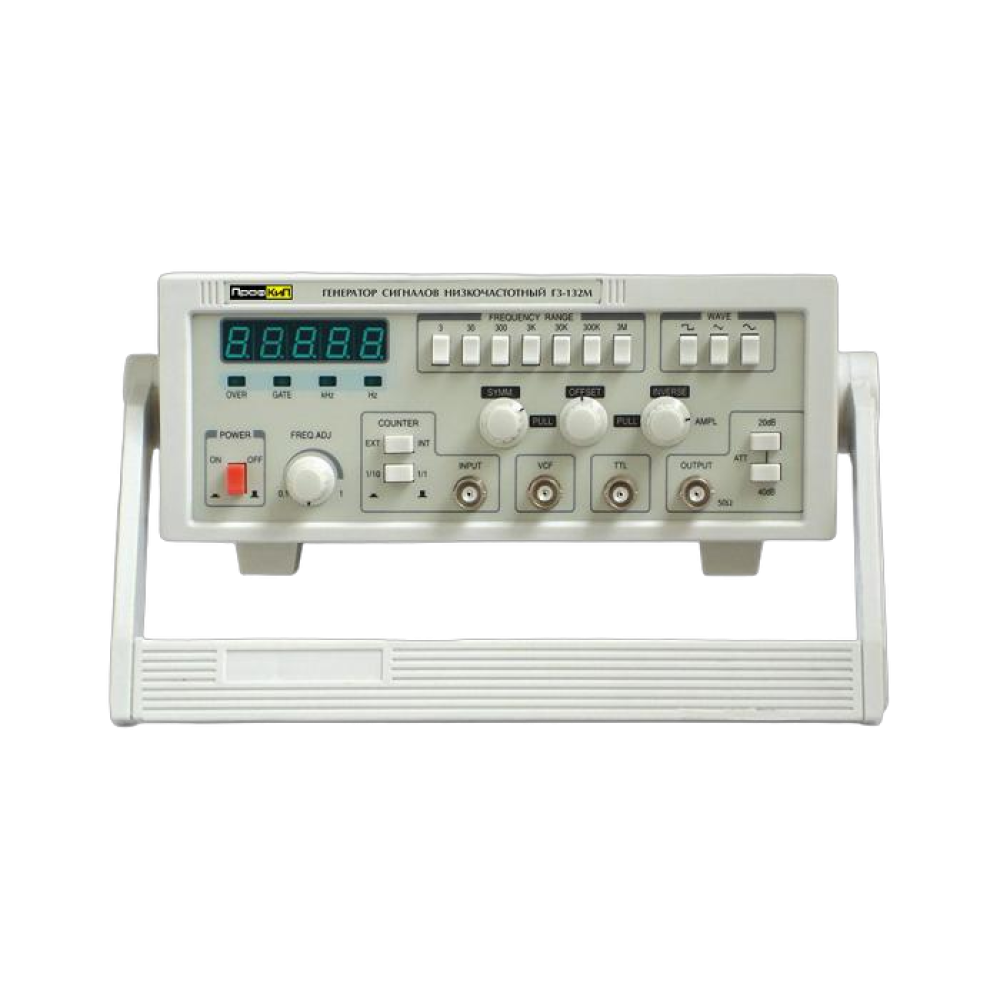

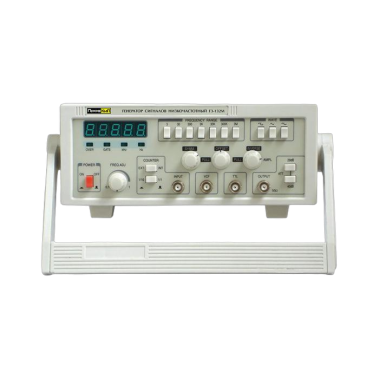

ПрофКиП Г3-132М генератор сигналов низкочастотный (0.03 Гц … 3 МГц)
На складе
39319₽
Назначение генератора сигналов низкочастотного ПрофКиП Г3-132М
Генератор сигналов низкочастотный ПрофКиП Г3-132М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов TTL уровней в диапазоне частот от 0.03 Гц до 3 МГц.
Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-132М
▪ Форма сигнала: синус, меандр, треугольник и др.
▪ Диапазон частот: 0.03 Гц … 3 МГц
▪ Частотомер 5 знаков до 15 МГц (работает с внешним и внутренним источником сигнала)
▪ Выходной аттенюатор: 0 дБ /20 дБ /40 дБ / 60 дБ
▪ Плавное изменение симметрии выходного сигнала
▪ Плавное изменение постоянной составляющей выходного сигнала
▪ VCF вход позволяет реализовать свип-режим или режим ЧМ
▪ Возможность получения пилообразного сигнала и инверсии выходных сигналов
Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-132М
|
Параметры
|
Значения
|
|
Основной выход
|
|
|
Диапазон частот
|
0.03 Гц … 3 МГц
|
|
Форма сигналов
|
синусоидальный, меандр, треугольник и т.д.
|
|
Выходное сопротивление
|
50 Ом ±10%
|
|
Амплитуда выходного сигнала
|
≥ 20 Впик-пик (без нагрузки)
|
|
Ослабление выходного сигнала
|
0 дБ /20 дБ /40 дБ /60 дБ
|
|
Сдвиг по постоянному току
|
0 В … ±10В регулируемый
|
|
Симметрия
|
10% … 90%
|
|
Синусоидальный сигнал
|
|
|
Коэффициент искажения
|
10 Гц … 100 кГц < 1%
|
|
Частотный отклик
|
0.2 Гц … 100 кГц ≤ ±0.5 дБ
100 кГц … 2 МГц ≤ ±1 дБ
|
|
Меандр
|
|
|
Время нарастания и спада
|
< 100 нс
|
|
TTL Выход
|
|
|
Время нарастания и спада
|
≤ 1 мкс
|
|
Нижний уровень
|
≤ 0.4 В
|
|
Верхний уровень
|
≤ 3.5 В
|
|
Импеданс
|
600 Ом
|
|
Вход управления частотой напряжением (VCF)
|
|
|
Выходное напряжение
|
-5 В … 0 В
|
|
Полное выходное сопротивление
|
10 кОм ±10%
|
|
Частотомер
|
|
|
Дисплей
|
5 знаков
|
|
Частотный диапазон
|
1 Гц … 15 МГц
|
|
Полное входное сопротивление
|
≥ 1 МОм /20 пФ
|
|
Чувствительность
|
100 мВ
|
|
Разрешение
|
0.1 Гц /1 Гц /10 Гц /100 Гц
|
|
Точность
|
≤ 0.003% ±1 знач.
|
|
Максимально допустимое входное сопротивление
|
150 В (с аттенюатором)
|
|
Входной аттенюатор
|
0 дБ /20 дБ
|
Общие данные генератора сигналов низкочастотного ПрофКиП Г3-132М
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 310х80х230 мм
▪ Вес: 1.75 кг
Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-132М
|
Наименование
|
Количество
|
|
Генератор сигналов низкочастотный ПрофКиП Г3-132М
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
