Г3-130М

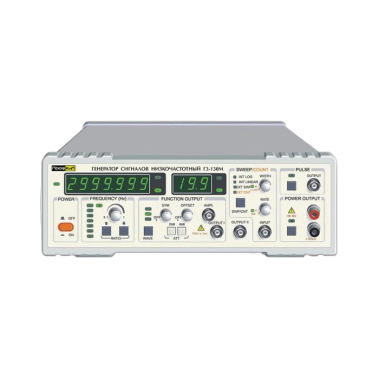

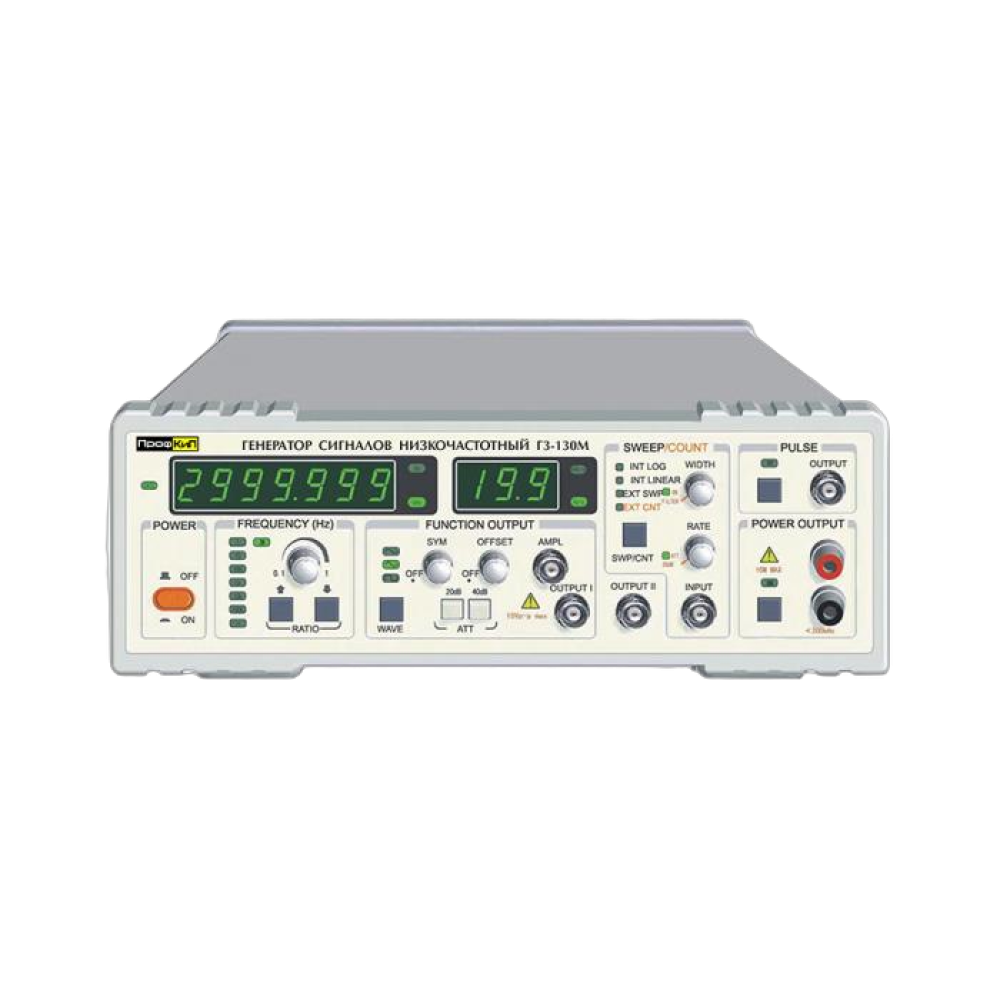

ПрофКиП Г3-130М генератор сигналов низкочастотный (0.1 Гц … 3 МГц)
На складе
120375₽
Назначение генератора сигналов низкочастотного ПрофКиП Г3-130М
Генератор сигналов низкочастотный ПрофКиП Г3-130М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 3 МГц. Типичные применения включают проверку аппаратуры звукового и ультразвукового диапазона, испытание на вибрацию, проверку сервоприводов и т.д. Генератор сигналов Г3-130М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер.
▪ Различные формы сигнала: синусоида, меандр, треугольная форма и др.
▪ Импульсная и частотная модуляция
▪ Плавно регулируемое смещение постоянной составляющей
▪ Защита выхода
▪ Встроенный частотомер
▪ Высокая надежность
▪ Габаритные размеры: 285х90х360 мм
▪ Вес: 1.75 кг
Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-130М
▪ Диапазон частот: 0.1 Гц … 3 МГц▪ Различные формы сигнала: синусоида, меандр, треугольная форма и др.
▪ Импульсная и частотная модуляция
▪ Плавно регулируемое смещение постоянной составляющей
▪ Защита выхода
▪ Встроенный частотомер
▪ Высокая надежность
Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-130М
| Параметры | Значения |
| Выходные параметры | |
| Диапазон частот | 0.1 Гц … 3 МГц |
| Форма сигналов | синус, меандр, треугольник и т.д. |
| Выходной импеданс | функциональный выход: 50 Ом TTL /CMOS: 600 Ом |
| Амплитуда выходного сигнала (функциональный выход) | 10 Впик-пик (с нагрузкой 50 Ом) 20 Впик-пик (с нагрузкой 1 МОм) |
| Выходной аттенюатор | 0 дБ /20 дБ /40 дБ /60 дБ |
| Постоянное смещение | -5 В … +5 В ±10% (50 Ом) -10 В … +10 В ±10% (1 МОм) |
| Симметрия | 20% … 80% или 50% |
| Коэффициент искажения | 10 Гц … 100 кГц < 1% |
| Линейность треугольной волны | 90% |
| Время нарастания и спада прямоугольного сигнала | 25 нс |
| TTL уровень выходного сигнала | низкий ≤ 0.8 В высокий ≥ 1.8 В |
| CMOS уровень выходного сигнала | 3 Впик-пик … 15 Впик-пик регулируемый |
| Режим развертки | линейный /логарифмический VCF |
| Выходная мощность | 10 Вт(передний фронт прямоугольной волны < 1 мкс) (5 Вт свыше 100 кГц. ёмкость нагрузки ≥ 4 Ом) |
| Частотомер | |
| Разрядность дисплея | 7-разрядный |
| Диапазон частот | 0.1 Гц … 50 МГц |
| Выходной импеданс | 500 кОм /30 пФ |
| Временная развертка | 10 МГц |
| Точность | точность временной развертки ± подсчет |
| Аттенюатор | -20 дБ |
| Стабильность | 5 х 10-5 /день |
Общие данные генератора сигналов низкочастотного ПрофКиП Г3-130М
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц▪ Габаритные размеры: 285х90х360 мм
▪ Вес: 1.75 кг
Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-130М
| Наименование | Количество |
| Генератор сигналов низкочастотный ПрофКиП Г3-130М | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
