Г3-129М

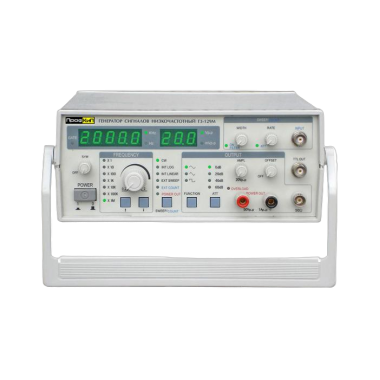

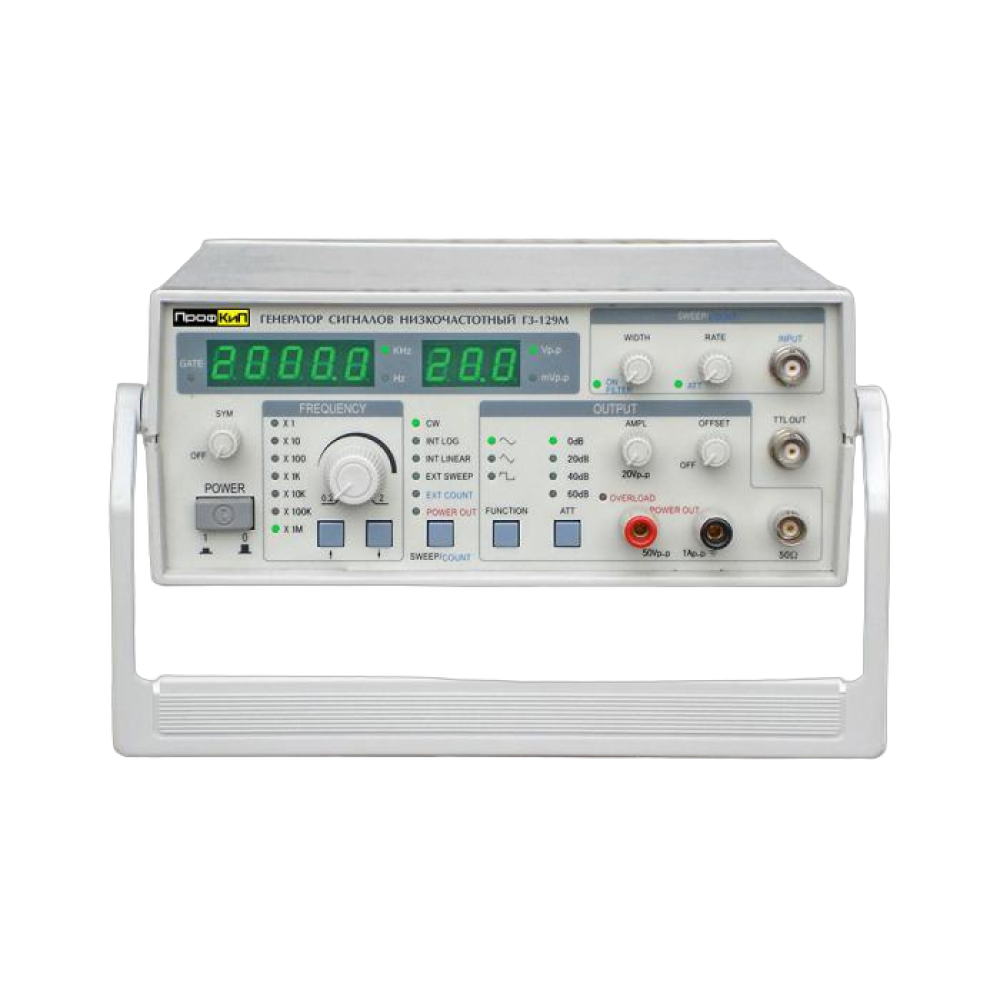

ПрофКиП Г3-129М генератор сигналов низкочастотный (от 0 Гц до 2 МГц)
На складе
60000₽
Снято с производства.
Назначение генератора сигналов низкочастотного ПрофКиП Г3-129М
Генератор сигналов низкочастотный ПрофКиП Г3-129М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Генератор сигналов низкочастотный ПрофКиП Г3-129М обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и др. формы.
▪ Различные формы сигнала: синусоида, меандр, треугольная форма и др.
▪ Импульсная и частотная модуляция
▪ Плавно регулируемое смещение постоянной составляющей
▪ Защита выхода
▪ Встроенный частотомер
▪ Габаритные размеры: 230х85х240 мм
▪ Вес: 1.75 кг
Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-129М
▪ Частотный диапазон от 0Гц до 2 МГц, 7 поддиапазонов▪ Различные формы сигнала: синусоида, меандр, треугольная форма и др.
▪ Импульсная и частотная модуляция
▪ Плавно регулируемое смещение постоянной составляющей
▪ Защита выхода
▪ Встроенный частотомер
Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-129М
| Параметры | Значения |
| Выходные параметры | |
| Диапазон частот | 0 Гц … 2 МГц |
| Форма сигналов | синус, меандр, треугольник и т.д. |
| Выходной импеданс | функциональный выход: 50 Ом TTL /CMOS: 600 Ом |
| Амплитуда выходного сигнала (функциональный выход) | 10 Впик-пик (с нагрузкой 50 Ом) 20 Впик-пик ( с нагрузкой 1 МОм) |
| Выходной аттенюатор | 0 дБ /20 дБ /40 дБ /60 дБ |
| Постоянное смещение | -5 В … +5 В ±10% (50 Ом) -10 В … +10 В ±10% (1 МОм) |
| Симметрия | 10% … 90% |
| Коэффициент искажения | 10 Гц … 100 кГц < 1% |
| Линейность треугольной волны | > 90% |
| Время нарастания и спада прямоугольного сигнала | ≤ 30 нс |
| TTL уровень выходного сигнала | низкий ≤ 0.8 В высокий ≥ 1.8 В |
| CMOS уровень выходного сигнала | 3 Впик-пик … 15 Впик-пик регулируемый |
| Режим развертки | линейный /логарифмический VCF |
| Выходная мощность | 10 Вт(передний фронт прямоугольной волны < 1 мкс) (5 Вт свыше 100 кГц. ёмкость нагрузки ≥ 4 Ом) |
| Усилитель | |
| Выходная мощность | 10 Вт, 4 Ом |
| Выходная частота | 20 Гц … 20 кГц |
| Частотомер | |
| Разрядность дисплея | 3-разрядный |
| Диапазон частот | 0.200 Гц … 2000 кГц |
| Выходной импеданс | 500 кОм /30 пФ |
| Временная развертка | 10 МГц |
| Точность | точность временной развертки ± подсчет |
| Аттенюатор | -20 дБ |
| Стабильность | 5 х 10-6 /день |
Общие данные генератора сигналов низкочастотного ПрофКиП Г3-129М
▪ Питание: 100 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц▪ Габаритные размеры: 230х85х240 мм
▪ Вес: 1.75 кг
Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-129М
| Наименование | Количество |
| Генератор сигналов низкочастотный ПрофКиП Г3-129М | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
