Г3-128М

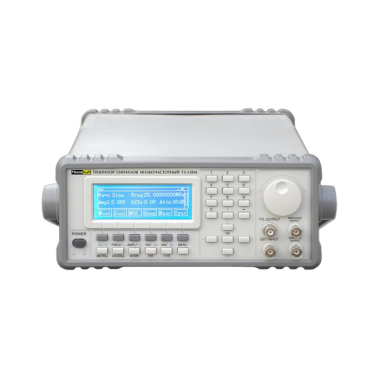

ПрофКиП Г3-128М генератор сигналов низкочастотный (1 мкГц … 5 МГц)
На складе
52069₽
Распродажа остатков
Назначение генератора сигналов низкочастотного ПрофКиП Г3-128М
Генератор сигналов низкочастотный ПрофКиП Г3-128М является генератором с полным набором функций, использующим технологию прямого цифрового синтеза (DDS), который включает в себя легкочитаемый ЖК-дисплей. Прибор генерирует формы сигнала превосходного качества с высокой степенью точности и устойчивости самого сигнала. Выдаются сигналы синусоидальной и прямоугольной формы в диапазоне частот от 1 мкГц до 25 МГц. Имеется полный набор функций синхронизации, включая внешний - внутренний источник синхронизации и ждущие режимы работы.
▪ Диапазон частот генератора: 1 мкГц … 5 МГц
▪ Разрешение по вертикали 10 бит
▪ Память формы сигнала: 4096 точек
▪ Высокая точность установки коэффициента заполнения
▪ Режимы модуляции: АМ, ФМ, ЧМ, ИМ
▪ Высокая точность и разрешающая способность установки FM сигналов
▪ Плавная регулировка фазы в сигналах с высокочастотным заполнением
▪ Раздельная установка частот старта и остановки в режиме качания частоты
▪ Произвольная установка режима AM-модуляции: 1% … 120%
▪ 27 типов стандартных выходных сигналов (плюс произвольно задаваемые сигналы)
▪ Встроенный частотомер до 100 МГц
▪ Яркий информативный ЖК-дисплей
▪ Габаритные размеры: 255х100х370 мм
▪ Вес: 2.5 кг
Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-128М
▪ Формирование сигнала методом прямого синтеза (DDS)▪ Диапазон частот генератора: 1 мкГц … 5 МГц
▪ Разрешение по вертикали 10 бит
▪ Память формы сигнала: 4096 точек
▪ Высокая точность установки коэффициента заполнения
▪ Режимы модуляции: АМ, ФМ, ЧМ, ИМ
▪ Высокая точность и разрешающая способность установки FM сигналов
▪ Плавная регулировка фазы в сигналах с высокочастотным заполнением
▪ Раздельная установка частот старта и остановки в режиме качания частоты
▪ Произвольная установка режима AM-модуляции: 1% … 120%
▪ 27 типов стандартных выходных сигналов (плюс произвольно задаваемые сигналы)
▪ Встроенный частотомер до 100 МГц
▪ Яркий информативный ЖК-дисплей
Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-128М
| Параметры | Значения |
| Основной выход | |
| Диапазон частот | 1 мкГц … 5 МГц |
| Амплитуда выходного сигнала | 10 мВпик-пик … 20 Впик-пик |
| Форма сигналов | синусоидальный, прямоугольный, импульс, треугольник, пилообразный, TTL, и произвольный |
| Модуляция | одной частотой, частотой развертки, амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), амплитудная манипуляция (ASK), фазовая манипуляция (PSK) |
| Память формы сигнала | 6 точек … 4096 точек |
| Разрешение по вертикали | 10 бит |
| Частота выборки | 150 Мвыб/с |
| Точность установки уровня | ≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик) |
| Неравномерность АЧХ | ±3% |
| Разрешение по амплитуде | 10 В |
| Диапазон смещения | -5 В … +5 В |
| Разрешение смещения | 10 мВ |
| Глубина амплитудной модуляции (AM) | 0% … 120% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Девиация частоты (FM) | 100% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Диапазон фазовой модуляции (PM) | 0° … 360.0° (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Фазовое разрешение | 1° |
| Точность установки частоты | ≤ ±5 х 10-6 |
| Разрешение по частоте | 1 мкГц |
| Импеданс | 50 Ом ±10% |
| Субвыход (SUB WAVE UOTPUT) | |
| Диапазон частот | 0 кГц … 200 кГц |
| Импеданс | 50 Ом ±10% |
| Амплитуда выходного сигнала | 10 мВпик-пик … 20 Впик-пик |
| Форма сигналов | синус, меандр, треугольник |
| Разрешение по частоте | 10 МГц |
| Точность установки частоты | ≤ ±5 х 10-6 |
| Разрешение по амплитуде | 100 мВ |
| Точность установки уровня | ≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик) |
| Синусоидальная волна | |
| Коэффициент искажения | ≤ 0.3% (20 Гц … 20 кГц) |
| Меандр | |
| Время нарастания и спада | ≤ 20 нс |
| Скважность | 1% … 99% |
| Свипирование | |
| Диапазон частот | 1 мкГц … 5 МГц |
| Цикл свипирования | 10 мс … 50 с |
| Произвольная форма | |
| Диапазон частот | 1 мкГц … 1 МГц |
| Длина волны | 6 точек … 1024 точки |
| Разрешение по вертикали | 10 бит |
| Частотомер | |
| Диапазон частот | 1 Гц … 100 МГц |
| Разрешение | 10 бит |
| Диапазон входного напряжения | 100 мВ … 20 В |
| Счетчик импульсов | |
| Частота | 50 МГц |
| Стабильность | ±1 х 10-6/день |
| Количество импульсов | ≤ 4.29 х10-9 управление ручное или внешним стробимпульсом |
Общие данные генератора сигналов низкочастотного ПрофКиП Г3-128М
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц▪ Габаритные размеры: 255х100х370 мм
▪ Вес: 2.5 кг
Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-128М
| Наименование | Количество |
| Генератор сигналов низкочастотный ПрофКиП Г3-128М | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
