Ф2-34

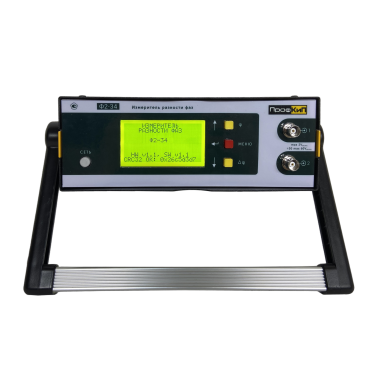

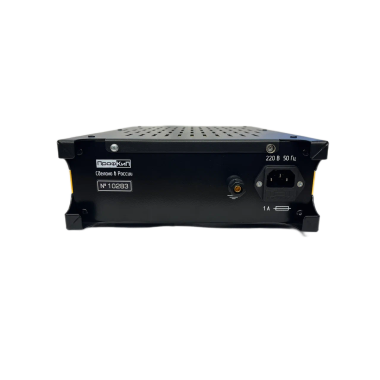

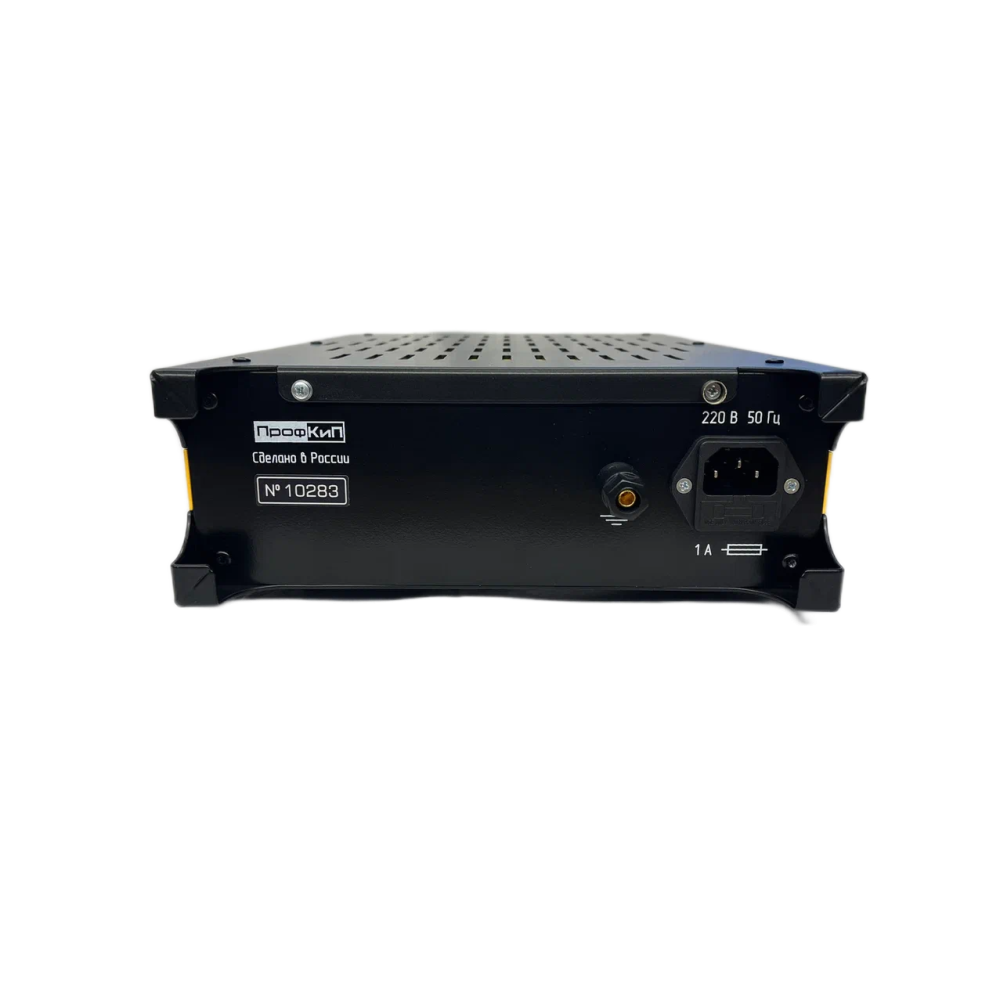

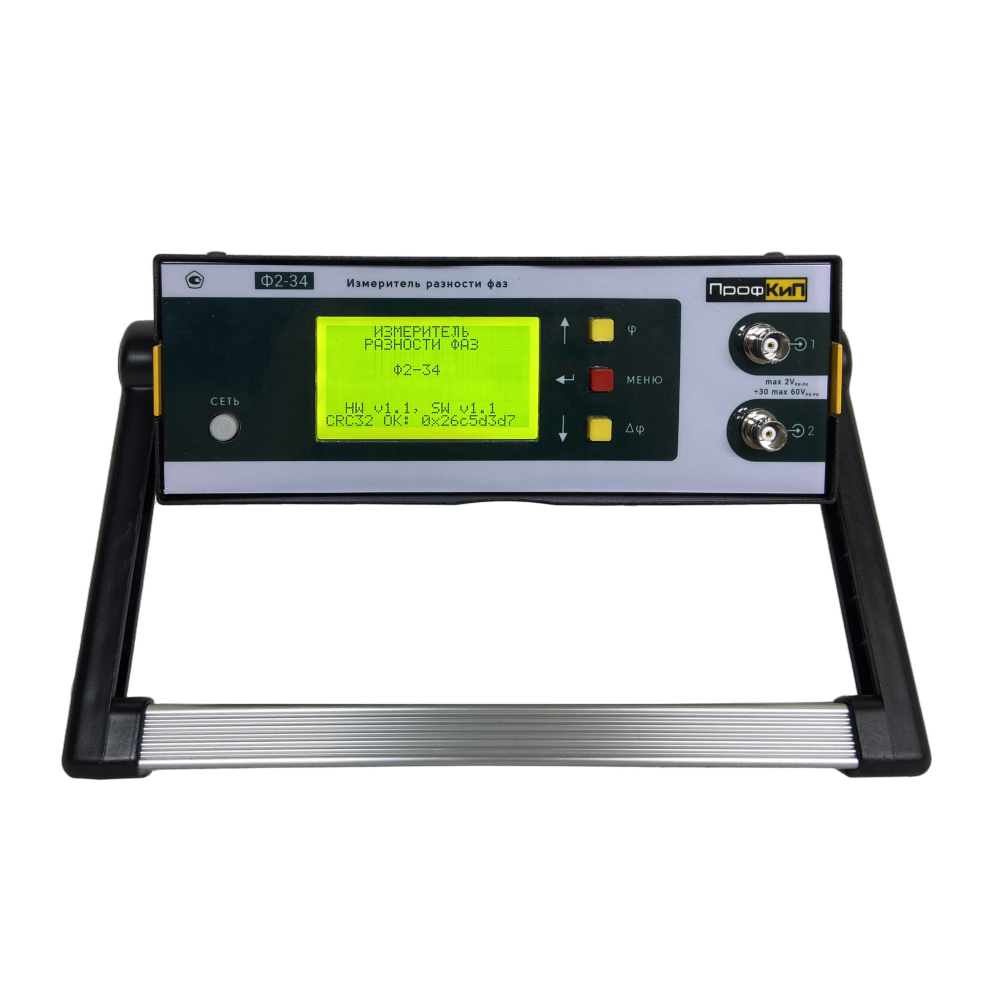

ПрофКиП Ф2-34 измеритель разности фаз

На складе

230000₽

Назначение измерителя разности фаз ПрофКиП Ф2-34

Измеритель разности фаз ПрофКИП Ф2-34 предназначен для измерения разности фаз между двумя синхронными синусоидальными сигналами с цифровым отображением информации. Прибор может быть использован для снятия фазовых характеристик радиотехнических цепей, фильтров, усилителей, определения последовательного резонанса кварцевых фильтров и резонаторов и т.д. Прибор предназначен для работы в цеховых и лабораторных условиях при температуре окружающей среды от +5 до +45 °С и относительной влажности не более 95%. Приборы разработаны и выпускаются компанией ПрофКиП для замены устаревших моделей измерителей Ф2-1, Ф2-3, Ф2-4, Ф2-7, Ф2-13, Ф2-16, Ф2-28, Ф2-34 (г.Краснодар).



Особенности и преимущества измерителя разности фаз ПрофКиП Ф2-34

Диапазон частот: от 0,5 Гц до 5 МГц
Диапазон измерения углов фазового сдвига: от 0 до 360°
Разрешающая способность   0,01°
Современный ЖК-дисплей
Страна производства Россия
Включены в Госреестр средств измерений РФ
Поверка включена в стоимость изделия



Метрологические и технические характеристики измерителя разности фаз ПрофКиП Ф2-34

Диапазон измерений углов фазового сдвига сигналов, градус от 0,1 до 359,99
Пределы допускаемой основной абсолютной погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением от 1 мВ до 5 мВ включительно, градус ±(0,5/U+10-7·f)
Пределы допускаемой основной абсолютной погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением свыше 5 мВ до 1 В, градус ±(0,08+10-7·f)
Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов от 5 Гц до 500 кГц включительно, градус ±0,025·А
Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 500 кГц до 2 МГц включительно, градус ±0,05·А
Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 2 МГц до 5 МГц, градус ±0,075·А
Диапазон входных напряжений непосредственно на входах 1 и 2 измерителя, В от 0,001 до 1
Диапазон входных напряжений со встроенным делителем 1:30, В от 0,1 до 30
Диапазон входных напряжений с внешним делителем 1:200, В от 0,5 до 200



Общие характеристики характеристики измерителя разности фаз ПрофКиП Ф2-34

Параметры электрического питания:
– напряжение переменного тока, В от 200 до 240
– частота переменного тока, Гц от 47 до 63 Гц
Максимальная потребляемая мощность, не более, В·А 30
Входное активное сопротивление измерителя, не менее, МОм 1
Габаритные размеры, мм, не более:
– высота 90
– ширина 270
– глубина 390
Масса, кг, не более 4,8
Условия эксплуатации:
– температура окружающей среды, °C от +18 до +28
– относительная влажность, не более, % 80



Комплект поставки измерителя разности фаз ПрофКиП Ф2-34

Измеритель разности фаз ПрофКиП Ф2-34 ПРШН. 411155.001-2020 1 шт.
Шнур питания ПРШН411155.001-2020 РЭ 1 экз.
Вставка плавкая 2 шт.
Делитель 1:200   2 шт.*
Методика поверки РТ-МП-7704-551-2020 1 экз.
Руководство по эксплуатации ПРШН. 411155.001-2020 РЭ 1 экз.
Формуляр ПРШН. 411155.001-2020 ФО 1 экз.
Ящик укладочный ПРШН.452421.044; ПРШН.452421.048 1 шт.*
* – в комплект измерителей указанные позиции могут входить в зависимости от условий поставки
