Е7-24М

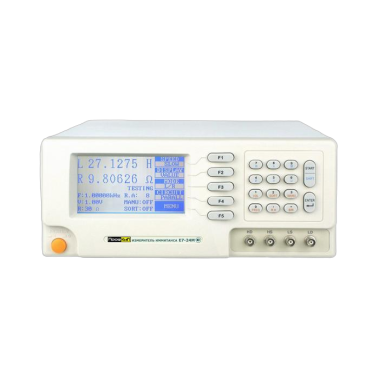

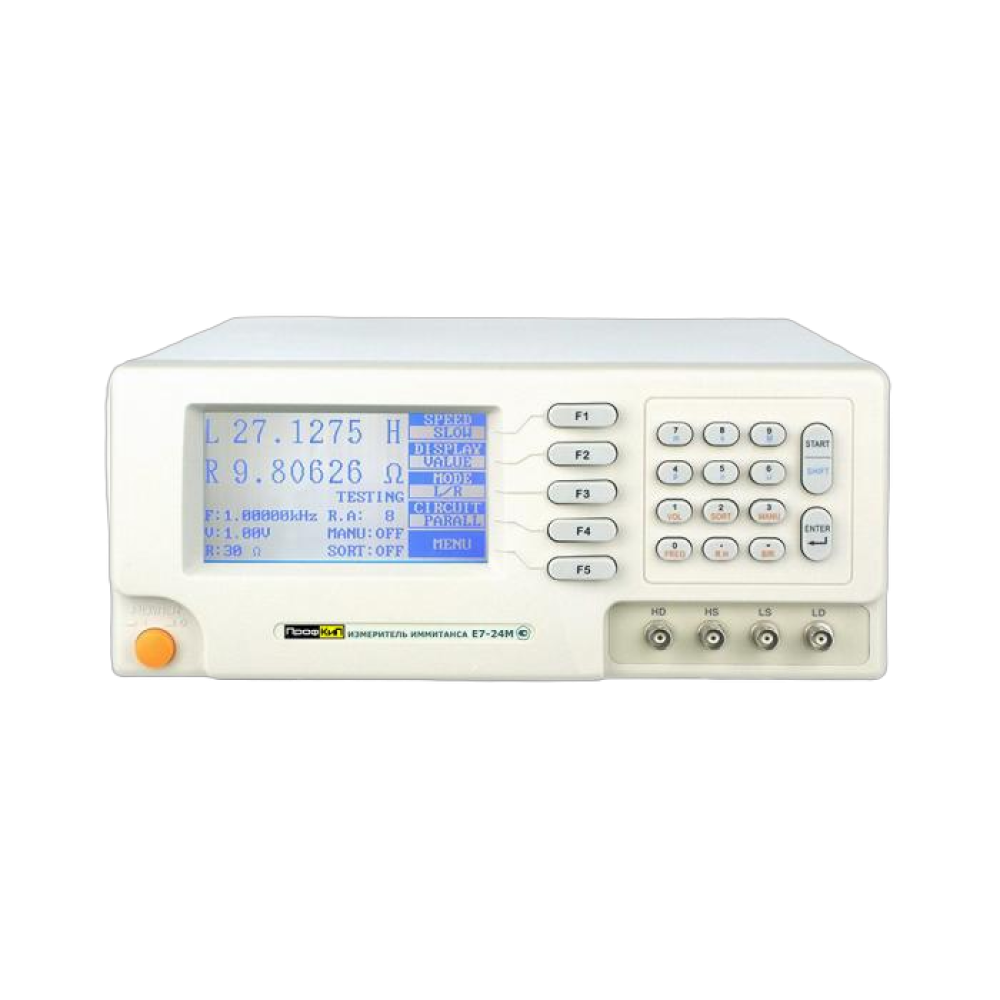

ПрофКиП Е7-24М измеритель иммитанса (RLC)
На складе
363750₽
- ГОСРЕЕСТР СИ РФ: 55585-13. Действителен до 31.07.2028
Прибор снят с производства
Назначение измерителя иммитанса ПрофКиП Е7-24М
Прецизионный измеритель RLC ПрофКиП Е7-24М предназначен для измерения иммитанса различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах от 50 Гц до 200 кГц. Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами. Области применения: производственный входной и выходной контроль радиокомпонентов, лабораторные исследования параметров элементов цепей, полупроводниковых структур, компарирование мер иммитанса.
Особенности и преимущества измерителя иммитанса ПрофКиП Е7-24М
▪ Программируемый сигнал в диапазоне частот от 50 Гц до 200 кГц с 12000 точек
▪ Программируемый сигнал с уровнем от 10 мВ скз до 2.0 В скз с шагом 0.01 В
▪ 10 измеряемых параметров
▪ Базовая погрешность 0.05%
▪ Тест-сигнал: 10 кГц … 100кГц
▪ Последовательная /параллельная схема замещения
▪ Одновременная индикация двух результатов измерения
▪ Измерение в абсолютных и относительных единицах, ∆-измерения
▪ Большой высококонтрастный ЖК-дисплей с подсветкой
▪ Интерфейс: RS-232, HANDLER
Основные технические характеристики измерителя иммитанса ПрофКиП Е7-24М
| Параметры | Значения |
| Измеряемые параметры | L, C, R, |Z|, D, Q, X, B, G, θ |
| Точность | 0.05% |
| Частота тест-сигнала | 50 Гц … 200 кГц с 12000 точек |
| Уровень тест-сигнала | 0.01 В скз … 2.00 В скз |
| Разрешение по уровню | 0.01 В |
| Выходной импеданс | 30 Ом или 100 Ом |
| Диапазон измерения | |Z|, R, X: 0.00001 Ом … 99.9999 МОм C: 0.00001 пФ … 999.999 мФ L: 0.00001 мкГн … 9.99999 кГн G, B: 0.0001 мкс … 999.999 с D: 0.00001 … 9.99999 Q: 0.00001 … 99999.9 Θ(DEG): -179.999° … 179.999° Θ(RAD): -3.14159 … 3.14159 Δ%: -999.999% … 999.999% |
| Скорость измерения | медленно (slow): 650 мс умеренно (medium): 90 мс быстро (fast): 32 мс |
| Схема измерений | параллельная /последовательная |
| Запуск измерений | автоматический /ручной |
| Режим запуска | внутренний /внешний, ручной |
| Усреднение скорости | 1 … 255 |
| Функции коррекции | открытые /короткие и корректировки развертки |
| Измерительные терминалы | пять терминалов |
| Режим отображения | непосредственный, ΔABS, Δ%, V/I (V/I монитор), номер контейнера и счетчик контейнера |
| Разрядность дисплея | первичный и вторичный: 6 разрядов |
| Функции компаратора | контейнер 1 … контейнер 9 и выход контейнера, 10 контейнеров |
| Интерфейс | RS-232, HANDLER |
Общие данные измерителя иммитанса ПрофКиП Е7-24М
▪ ЖК-дисплей с подсветкой (240х128)
▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 320х140х400 мм
▪ Вес: 4.5 кг
Комплект поставки измерителя иммитанса ПрофКиП Е7-24М
| Наименование | Количество |
| Измеритель иммитанса ПрофКиП Е7-24М | 1 шт. |
| 4-проводный измерительный кабель с 2 зажимами типа «крокодил» | 1 шт. |
| Испытательный стенд | 1 шт. |
| Кабель питания | 1 шт. |
