Е7-23М

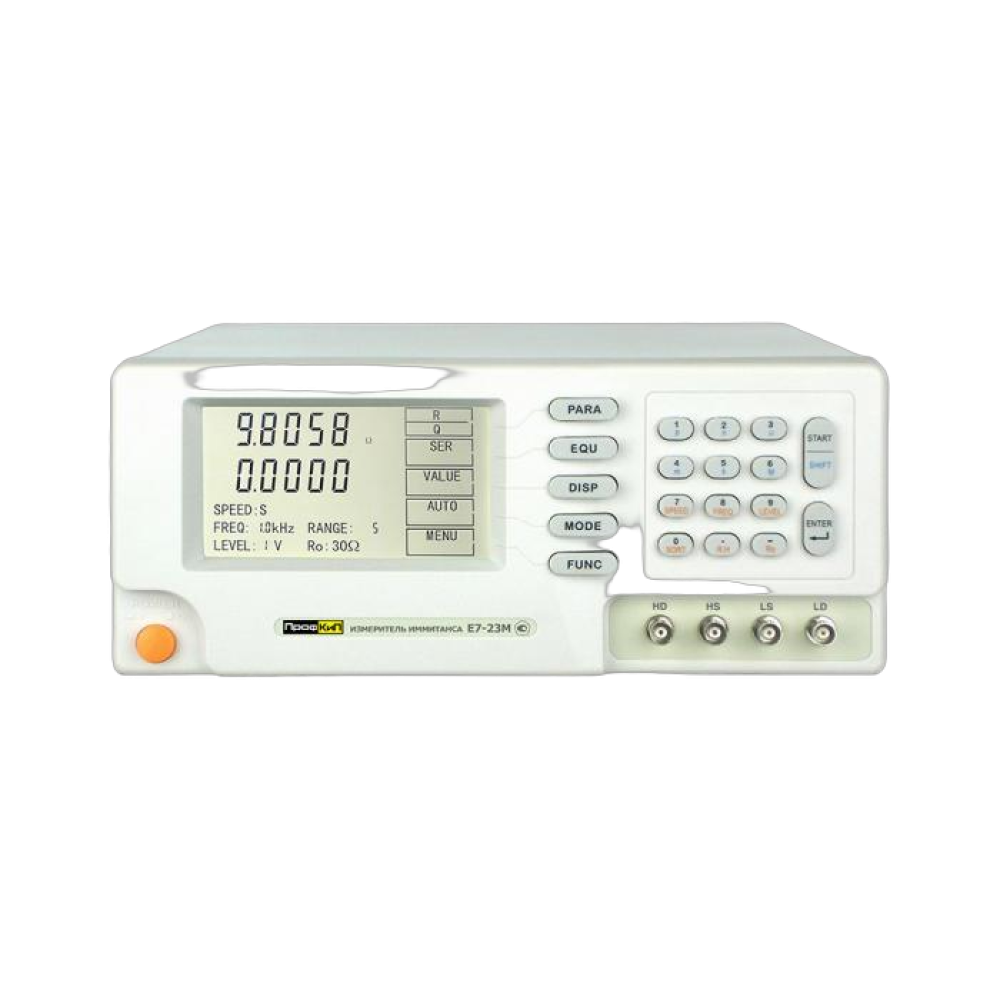

ПрофКиП Е7-23М измеритель иммитанса (RLC)
На складе
166875₽
Назначение измерителя иммитанса ПрофКиП Е7-23М
Измеритель иммитанса ПрофКиП Е7-23М - прецизионный прибор класса точности 0.1 с широким диапазоном рабочих частот (100 Гц … 10 кГц) и высокой скоростью измерений (до 12 изм/с). Измеряемые параметры: индуктивность, емкость, сопротивление, тангенс угла потерь, добротность, модуль комплексного сопротивления, реактивное сопротивление. Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.
Особенности и преимущества измерителя иммитанса ПрофКиП Е7-23М
▪ Тест-сигнал на 4-х заданных частотах в диапазоне от 100 Гц до 10 кГц
▪ Базовая погрешность 0.1%
▪ Тест-сигнал: 100 Гц … 10 кГц
▪ Последовательная /параллельная схема замещения
▪ Одновременная индикация двух результатов измерения
▪ Измерение в абсолютных и относительных единицах, ∆-измерения
▪ Большой высококонтрастный ЖК-дисплей с подсветкой
▪ Интерфейс: RS-232, HANDLER
Основные технические характеристики измерителя иммитанса ПрофКиП Е7-23М
|
Параметры
|
Значения
|
|
Измеряемые параметры
|
L /Q, C /D, R /Q, |Z| /Q, C /R, L /R
|
|
Точность
|
0.1%
|
|
Частота тест-сигнала
|
100 Гц, 120 Гц, 1 кГц, 10 кГц
|
|
Уровень тест-сигнала
|
0.1 В скз, 0.3 В скз, 1 В скз
|
|
Выходной импеданс
|
30 Ом или 100 Ом
|
|
Диапазон измерения
|
|Z|, R, X: 0.0001 Ом … 99.999 МОм
C: 0.001 пФ … 99999 мкФ
L: 0.001 мкГн … 99999 Гн
D: 0.0001 … 9.9999
Q: 0.0001 … 9999.9
Δ%: -99.99% … 99.99%
|
|
Скорость измерения
|
медленно (slow): 2 изм/с
умеренно (medium): 5 изм/с
быстро (fast): 12 изм/с
|
|
Схема измерений
|
параллельная /последовательная
|
|
Запуск измерений
|
автоматический /ручной
|
|
Режим запуска
|
внутренний /внешний, ручной
|
|
Режим отображения
|
непосредственный, ΔABS, Δ%
|
|
Разрядность дисплея
|
первичный и вторичный: 5 разрядов
|
|
Функции компаратора
|
NG, P1, P2, P3, 4 контейнера
|
|
Интерфейс
|
RS-232, HANDLER
|
Общие данные измерителя иммитанса ПрофКиП Е7-23М
▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 320х140х360 мм
▪ Вес: 3.5 кг
Комплект поставки измерителя иммитанса ПрофКиП Е7-23М
|
Наименование
|
Количество
|
|
Измеритель иммитанса ПрофКиП Е7-23М
|
1 шт.
|
|
4-проводный измерительный кабель с 2 зажимами типа «крокодил»
|
1 шт.
|
|
Испытательный стенд
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
