Е7-14М

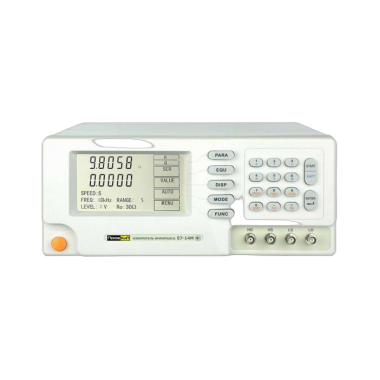

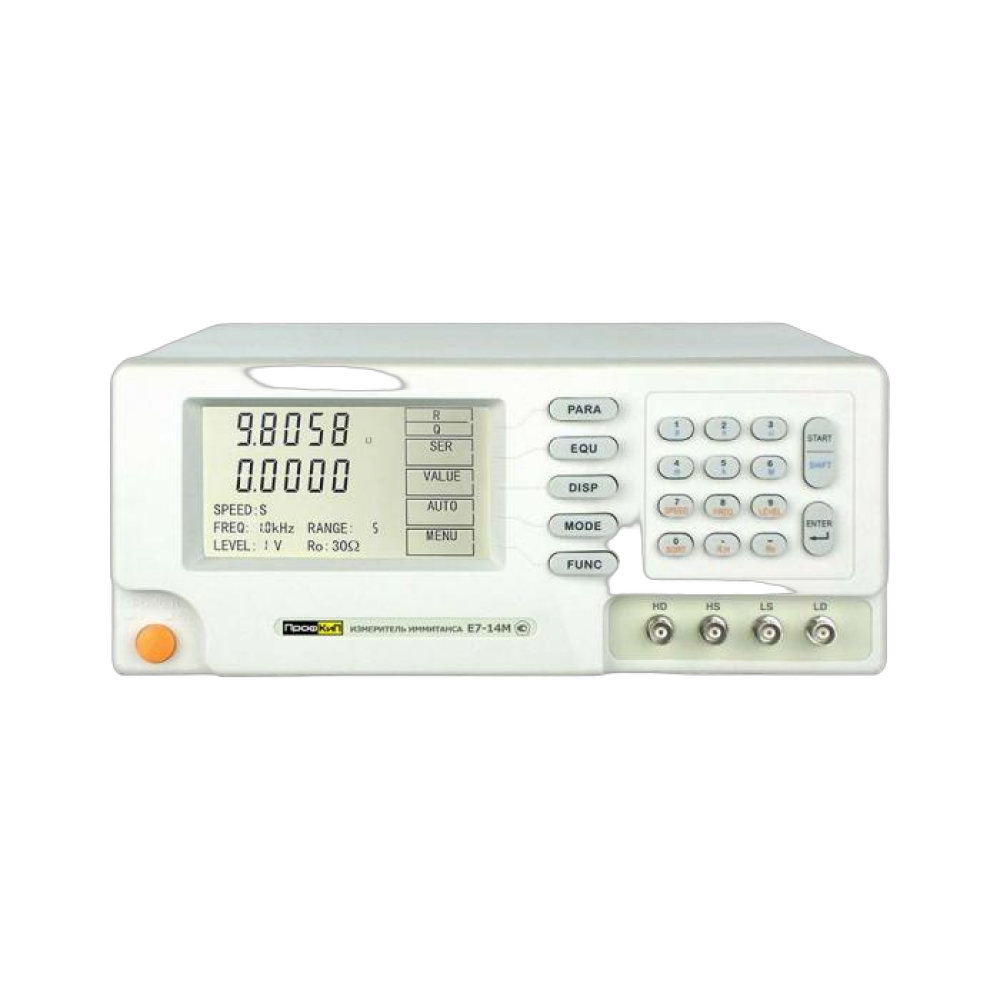

ПрофКиП Е7-14М измеритель иммитанса (RLC)
На складе
280800₽
Прибор снят с производства. Предлагаем аналог – ПрофКиП Е7-20.
Назначение измерителя иммитанса ПрофКиП Е7-14М
Прецизионный измеритель RLC ПрофКиП Е7-14М предназначен для измерения иммитанса различных электро- радиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на восьми измерительных частотах: 100 Гц, 120 Гц, 1 кГц,10 кГц, 20 кГц, 30 кГц, 60 кГц, 100 кГц. Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами.
Особенности и преимущества измерителя иммитанса ПрофКиП Е7-14М
▪ Программируемый по 8-ми точкам сигнал в диапазоне частот от 100 Гц до 100 кГц
▪ Базовая погрешность 0.05%
▪ Тест-сигнал: 10 кГц … 100кГц
▪ Последовательная /параллельная схема замещения
▪ Одновременная индикация двух результатов измерения
▪ Измерение в абсолютных и относительных единицах, ∆-измерения
▪ Большой высококонтрастный ЖК-дисплей с подсветкой
▪ Интерфейс: RS-232, HANDLER
Основные технические характеристики измерителя иммитанса ПрофКиП Е7-14М
|
Параметры
|
Значения
|
|
Измеряемые параметры
|
L /Q, C /D, R /Q, |Z| /Q, |Z| /D
|
|
Точность
|
0.05%
|
|
Частота тест-сигнала
|
100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 30 кГц, 60 кГц, 100 кГц
|
|
Уровень тест-сигнала
|
0.1 В скз, 0.3 В скз, 1 В скз
|
|
Выходной импеданс
|
30 Ом или 100 Ом
|
|
Диапазон измерения
|
|Z|, R, X: 0.00001 Ом … 99.9999 МОм
C: 0.00001 пФ … 999.999 мФ
L: 0.00001 мкГн … 9.99999 кГн
G, B: 0.0001 мкс … 999.999 с
D: 0.00001 … 9.99999
Q: 0.00001 … 99999.9
Θ(DEG): -179.999° … 179.999°
Θ(RAD): -3.14159 … 3.14159
Δ%: -999.999% … 999.999%
|
|
Скорость измерения
|
медленно (slow): 1.5 изм/с
умеренно (medium): 5.1 изм/с
быстро (fast): 20 изм/с
|
|
Схема измерений
|
параллельная /последовательная
|
|
Запуск измерений
|
автоматический /ручной
|
|
Режим запуска
|
внутренний /внешний, ручной
|
|
Усреднение скорости
|
1 … 99
|
|
Функции коррекции
|
открытые /короткие и корректировки развертки
|
|
Измерительные терминалы
|
пять терминалов
|
|
Режим отображения
|
непосредственный, ΔABS, Δ%
|
|
Разрядность дисплея
|
первичный и вторичный: 6 разрядов
|
|
Функции компаратора
|
NG, P1, P2, P3, 4 контейнера
|
|
Интерфейс
|
RS-232, HANDLER
|
Общие данные измерителя иммитанса ПрофКиП Е7-14М
▪ ЖК-дисплей с подсветкой (240х128)
▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 320х140х400 мм
▪ Вес: 3.5 кг
Комплект поставки измерителя иммитанса ПрофКиП Е7-14М
|
Наименование
|
Количество
|
|
Измеритель иммитанса ПрофКиП Е7-14М
|
1 шт.
|
|
4-проводный измерительный кабель с 2 зажимами типа «крокодил»
|
1 шт.
|
|
Испытательный стенд
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
Характеристики
- Снято с производства
- Да
