ДНВ-8

ПрофКиП ДНВ-8 делитель напряжения высоковольтный (8кВ, 40МГц)

На складе

105000₽

Назначение делителя напряжения высоковольтного  ПрофКиП ДНВ-8
Делитель напряжения высоковольтный  ПрофКиП ДНВ-8 предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов. Делитель ПрофКиП ДНВ состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную
компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный  электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии
связи, имеющей подсоединительный разъем типа BNC.
Особенности и преимущества делителя напряжения высоковольтного  ПрофКиП ДНВ-8
Полоса пропускания 40МГц
Коэффициент деления  1:1000
Максимальное входное напряжение 8кВ
Точность  3%
Метрологические и технические характеристики делителя напряжения высоковольтного  ПрофКиП ДНВ-8
Наименование характеристики Значение
Полоса пропускания, МГц от 0 до 40
Коэффициент деления (преобразования) 1:1000
Пределы допускаемой относительной погрешности  коэффициента деления, % DC:± 2% до 5 кВ , ± 3% до 8 кВ      AC: ±3% до 1кВ
Входное сопротивление, МОм 100
Входная емкость, пФ 3
Максимальное значение  входного напряжения, кВ:
DC 0 - 8
AC: импульсный сигнал ≤ 16
AC: синусоидальный сигнал ≤ 6 rms
Время нарастания,нс 9
Температурный коэффициент 200 ppm/°C
Рабочие условия применения:
–  температура окружающего воздуха, С  от +15 до +35
–  относительная влажность окружающего воздуха, %  от 30 до 80
–  атмосферное давление, кПа от 94 до 107
Масса, кг, не более 0,2
Габаритные размеры, мм не более
диаметр 60
длина 250

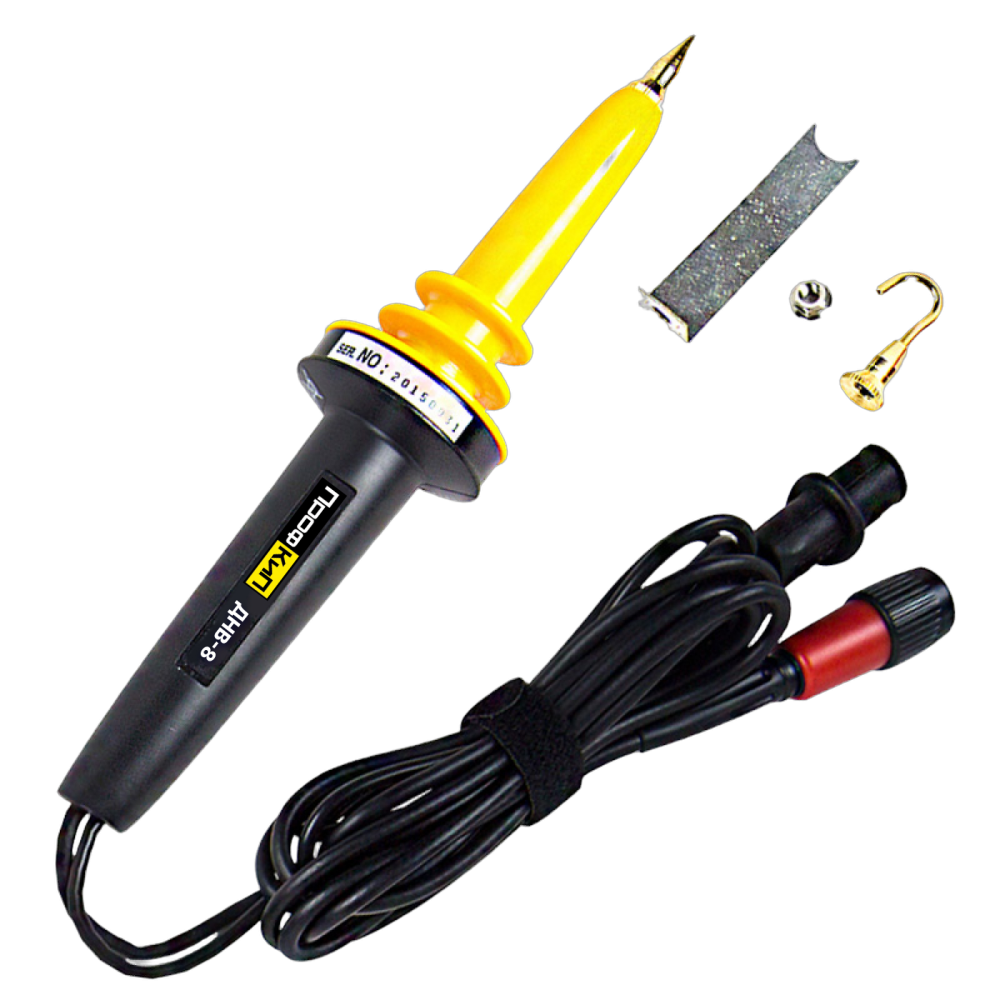

Комплект поставки делителя напряжения высоковольтного  ПрофКиП ДНВ-8
Делитель напряжения высоковольтный ПрофКиП ДНВ-8 1 шт.
Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах 1 шт.
Навинчивающийся крючок для удобного захвата проводников 1 шт.
Инструкция по эксплуатации 1 экз.
