ДНВ-50

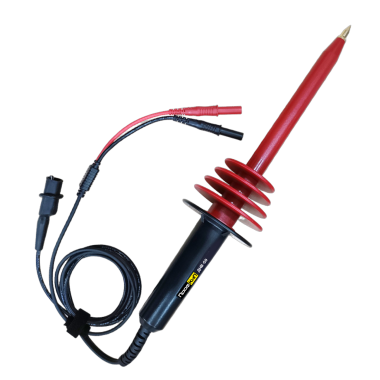

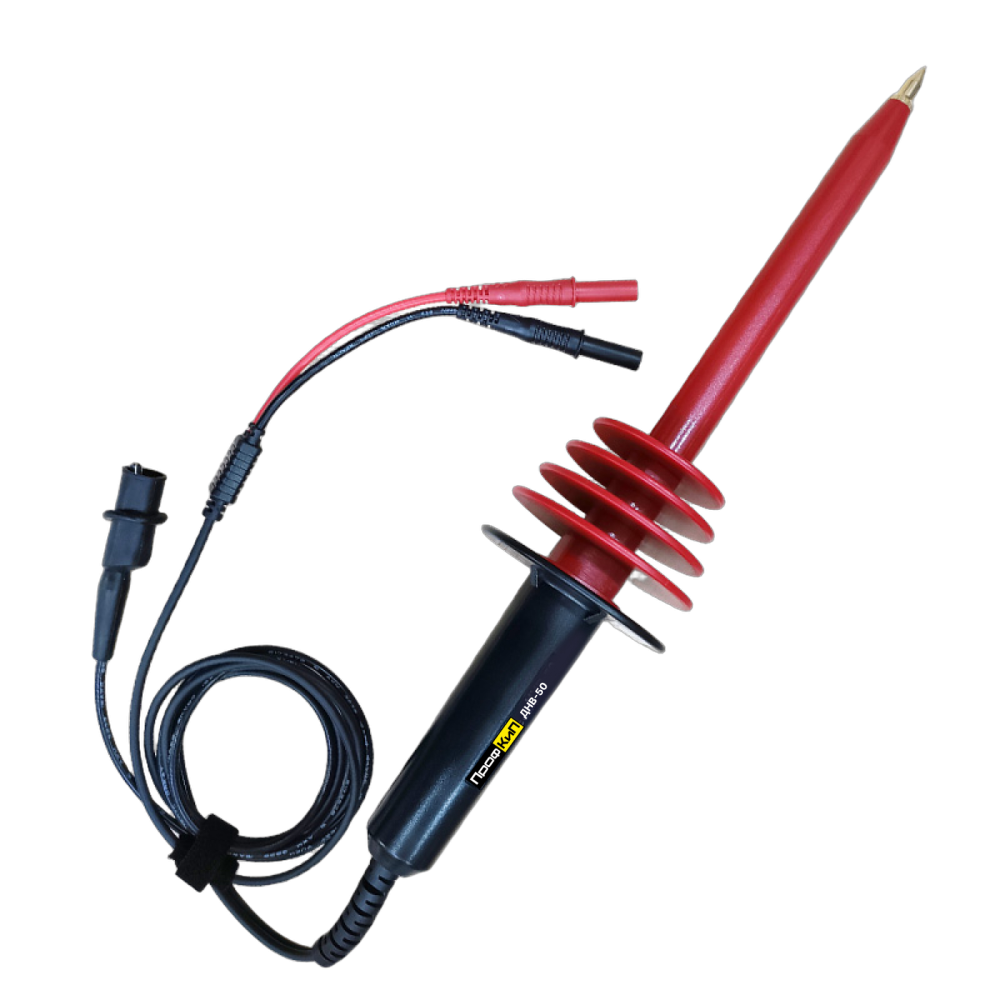

ПрофКиП ДНВ-50 делитель напряжения высоковольтный (50кВ)

На складе

52000₽

Назначение делителя напряжения высоковольтного  ПрофКиП ДНВ-50
Делитель напряжения высоковольтный  ПрофКиП ДНВ-50 предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов. Делитель ПрофКиП ДНВ состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную
компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный  электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии
связи, имеющей подсоединительный разъем типа BNC.
Особенности и преимущества делителя напряжения высоковольтного  ПрофКиП ДНВ-50
Коэффициент деления  1:1000
Максимальное входное напряжение 50кВ
Точность  3%
Метрологические и технические характеристики делителя напряжения высоковольтного  ПрофКиП ДНВ-50
Наименование характеристики Значение
Полоса пропускания, Гц 50/60
Коэффициент деления (преобразования) 1:1000
Пределы допускаемой относительной погрешности  коэффициента деления, % DC:± 1% до 40 кВ , ± 2% до 50 кВ   AC: ±2% до 28кВ,±3% до 35кВ
Входное сопротивление, МОм 500
Максимальный ток нагрузки, мА 0,1
Максимальное значение  входного напряжения, кВ:
DC 0 - 50
AC 0 - 35
Максимальная мощность нагрузки,Вт 5
Рабочие условия применения:
–  температура окружающего воздуха, С  от +15 до +35
–  относительная влажность окружающего воздуха, %  от 30 до 80
–  атмосферное давление, кПа от 94 до 107
Масса, кг, не более 0,3
Габаритные размеры, мм не более
диаметр 80
длина 350

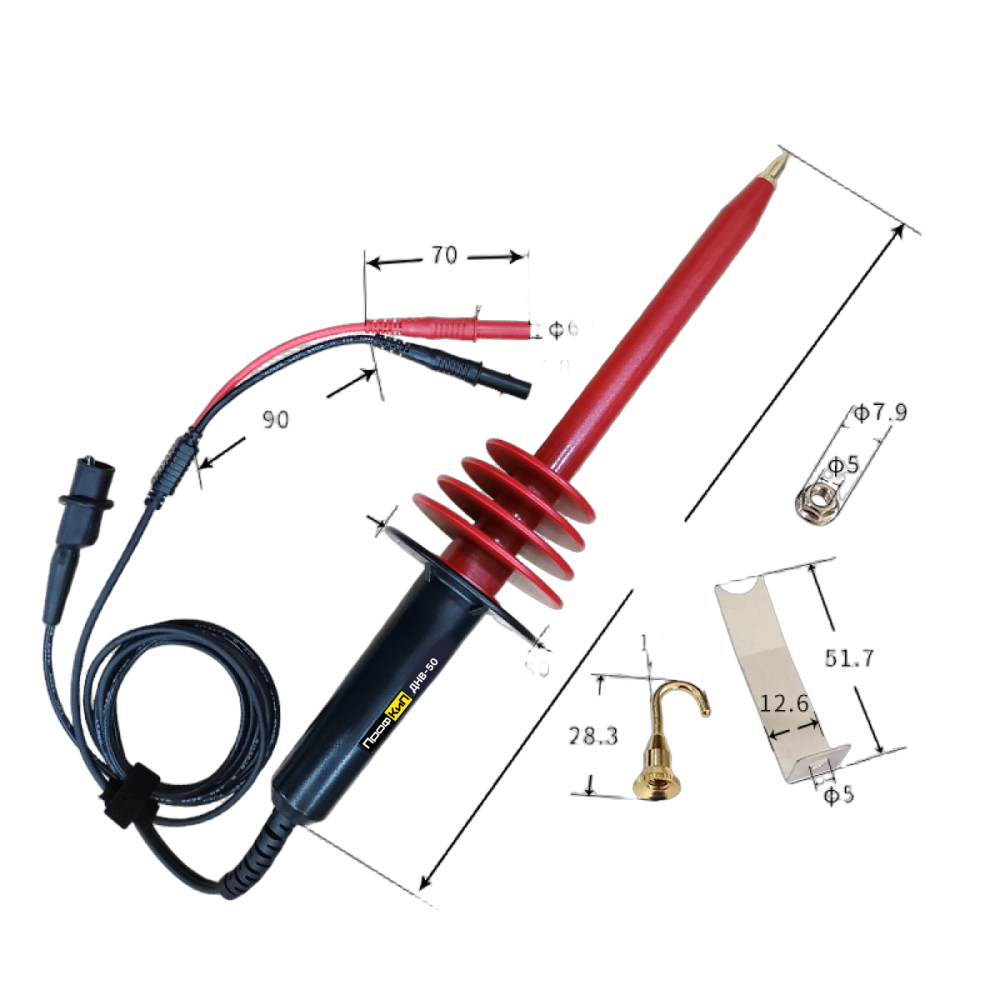

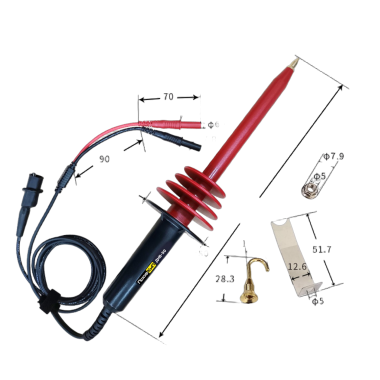

Комплект поставки делителя напряжения высоковольтного  ПрофКиП ДНВ-50
Делитель напряжения высоковольтный ПрофКиП ДНВ-50 1 шт.
Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах 1 шт.
Навинчивающийся крючок для удобного захвата проводников 1 шт.
Инструкция по эксплуатации 1 экз.
