ДНВ-10

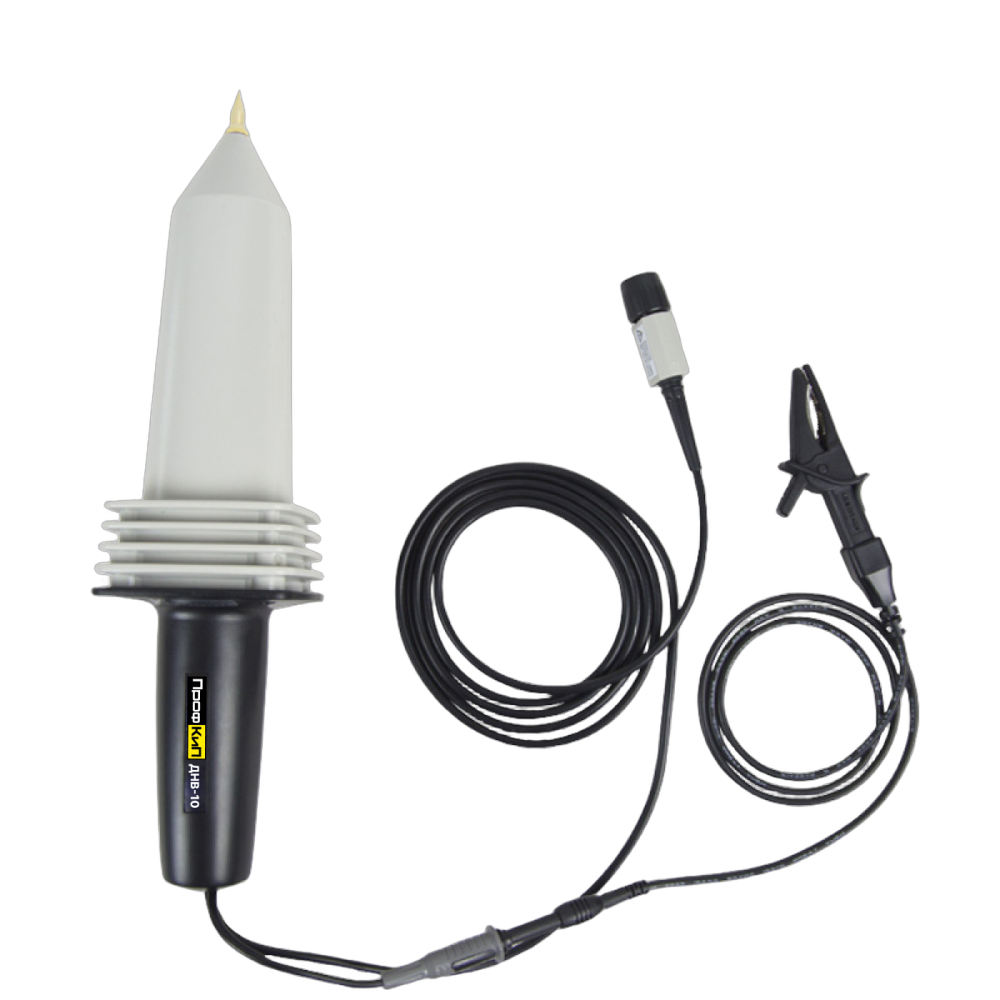

ПрофКиП ДНВ-10 делитель напряжения высоковольтный (10кВ, 120МГц)
На складе
115000₽
| Назначение делителя напряжения высоковольтного ПрофКиП ДНВ-10 | |
| Делитель напряжения высоковольтный ПрофКиП ДНВ-10 предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов. Делитель ПрофКиП ДНВ состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии связи, имеющей подсоединительный разъем типа BNC. |
|
| Особенности и преимущества делителя напряжения высоковольтного ПрофКиП ДНВ-10 | |
| Полоса пропускания | 120МГц |
| Коэффициент деления | 1:100 |
| Максимальное входное напряжение | 10кВ |
| Точность | 3% |
| Метрологические и технические характеристики делителя напряжения высоковольтного ПрофКиП ДНВ-10 | |
| Наименование характеристики | Значение |
| Полоса пропускания, МГц | от 0 до 120 |
| Коэффициент деления (преобразования) | 1:100 |
| Пределы допускаемой относительной погрешности коэффициента деления, % | 3 |
| Входное сопротивление, МОм | 100 |
| Входная емкость, пФ | 2 |
| Максимальное значение входного напряжения, кВ: | |
| DC | 0 - 10 |
| AC: импульсный сигнал | ≤ 7 |
| AC: синусоидальный сигнал | ≤ 7 rms |
| Время нарастания,нс | 3 |
| Максимальный ток нагрузки, мкА | 100 |
| Шум | ≥ 60 дБ (1 кГц) |
| ≥ 50 дБ (1 МГц) | |
| Рабочие условия применения: | |
| – температура окружающего воздуха, С | от +15 до +35 |
| – относительная влажность окружающего воздуха, % | от 30 до 80 |
| – атмосферное давление, кПа | от 94 до 107 |
| Масса, кг, не более | 0,5 |

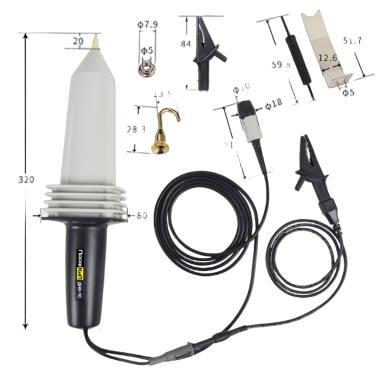

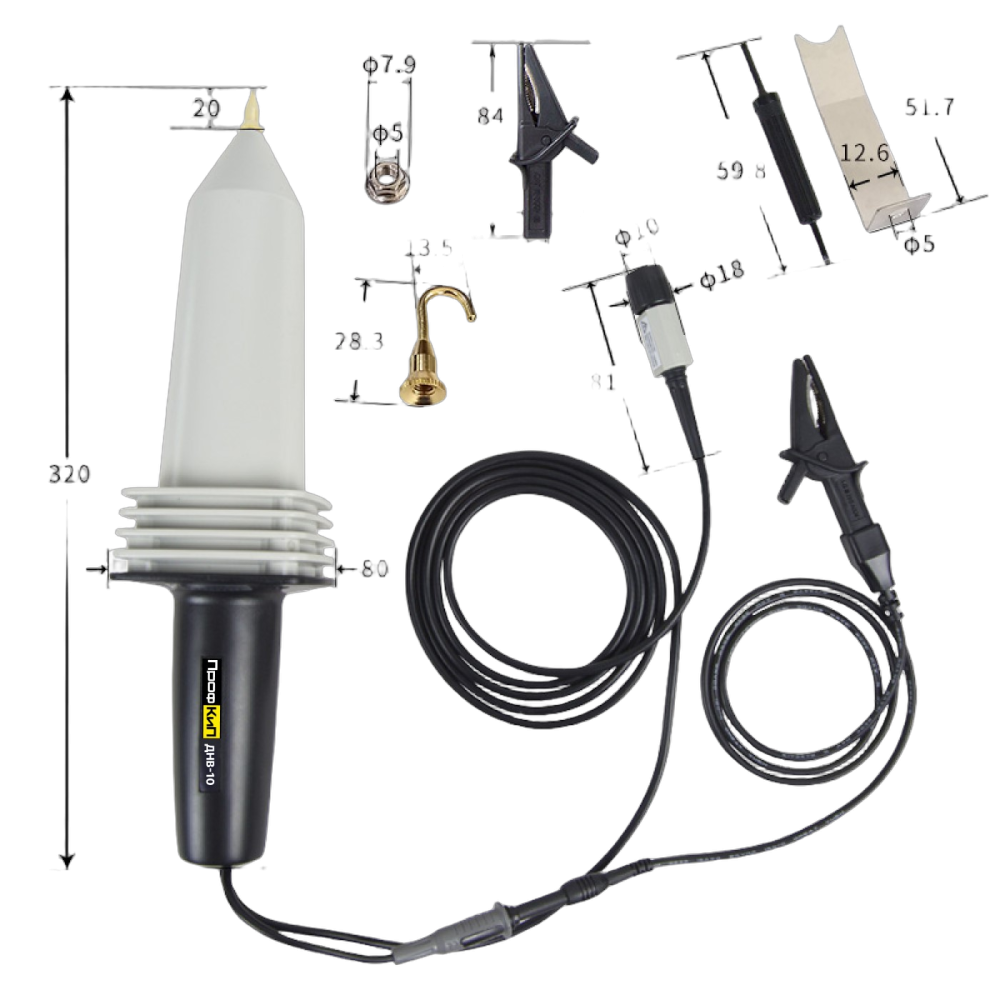

| Габаритные размеры, мм не более | |
| диаметр | 85 |
| длина | 350 |
| Комплект поставки делителя напряжения высоковольтного ПрофКиП ДНВ-10 | |
| Делитель напряжения высоковольтный ПрофКиП ДНВ-10 | 1 шт. |
| Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах | 1 шт. |
| Навинчивающийся крючок для удобного захвата проводников | 1 шт. |
| Заземляющий кабель с зажимом типа «крокодил» | 1 шт. |
| Отвертка для настройки компенсации пробника | 1 шт. |
| Инструкция по эксплуатации | 1 экз. |
