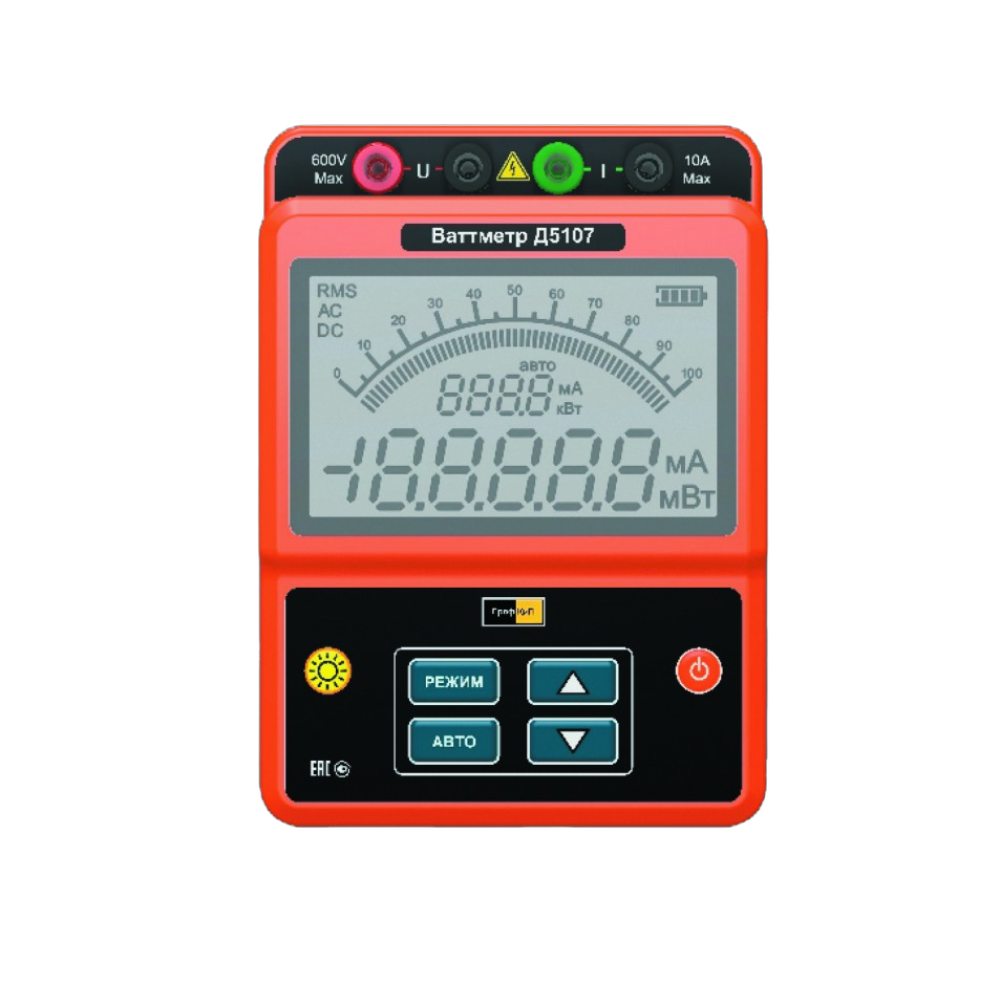

ПрофКиП Д5107
ПрофКиП Д5107 - Ваттметр Лабораторный Высокоточный Класса Точности 0,1
На складе
122250₽
- ГОСРЕЕСТР СИ РФ: 83054-21. Действителен до 15.09.2026
Назначение ваттметров лабораторных ПрофКиП:
Ваттметры лабораторные высокоточные ПрофКиП предназначены для точных измерений мощности в однофазных цепях постоянного и переменного тока. В зависимости от исполнения, ваттметры могут иметь класс точности от 0,1 до 0,5, номинальное напряжение от 30 до 600В, номинальный ток 25мА до 10А. Приборы могут передавать результаты измерений с помощью LAN-порта.
Ваттметры ПрофКиП могут использоваться при поверке приборов постоянного и переменного напряжения и тока более низких классов точности в зависимости от модели.
Особенности ваттметров лабораторных ПрофКиП:
- Класс точности - 0,1
- Цифровой ЖКИ - дисплей
- Расширенная рабочая область частот от 40 до 1000Гц
- Питание от встроенного аккумулятора, сети или внешнего источника питания 12В
- Наличие функции RMS (среднеквадратическое преобразование измерения), что позволяет получить повышенную достоверность измерения
- Госреестр СИ РФ
- Конечное значение пределов измерения: 30 75 150 300 450 600 В/5 А 10 А
- LAN-порт
Описание средства измерений:
Принцип действия приборов основан на измерении мгновенных значений тока и напряжения, расчете мощности и отображении результата на дисплее. В ваттметрах измеряемый ток проходит через токовый шунт. Сигнал с шунта поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. Измеряемое напряжение проходит через делитель напряжения, сигнал с делителя поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. С выходов АПЦ мгновенные выборки сигналов через микросхемы гальванической развязки поступают в микроконтроллер. Микроконтроллер перемножает мгновенные выборки тока и напряжения, накапливает сумму в течение окна измерения. Затем производится расчет мощности и вывод результата расчета мощности на дисплей.
Ваттметры имеют несколько пределов измерения по току и напряжению. Предел измерения по мощности определяется как произведение конечных значений пределов по току и напряжению.
Ваттметры выполнены в литом корпусе из пластмассы, в котором расположены плата управления, плата индикатора, гнезда для подключения измерительных кабелей, разъемы питания и разъем интерфейса Ethernet.
На передней панели корпуса расположены дисплей и кнопки управления. Управление настройками и параметрами режима работы ваттметров, вывод информации на экран осуществляются посредством программного обеспечения, встроенного в защищенную память микроконтроллера.
Технические характеристики ваттметров лабораторных ПрофКиП:
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 210 до 230 |
| - частота переменного тока, Гц | 50 |
| Номинальный коэффициент мощности cos(φ) | 1 |
| Нормальная область значений частоты, Гц | от 45 до 65 |
| Рабочая область значений частоты, Г ц | от 40 до 1000 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 140x90x195 |
| Масса, кг, не более | 0,7 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +28 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
Комплект поставки:
- Прибор лабораторный -1шт
- Инструкция по эксплуатации ПРШН.411151.009 РЭ-1шт
- Паспорт ПРШН.411151.009 ПС
- Комплект измерительных кабелей -2шт
- Шнур питания сетевой - 1шт
