Ч3-64

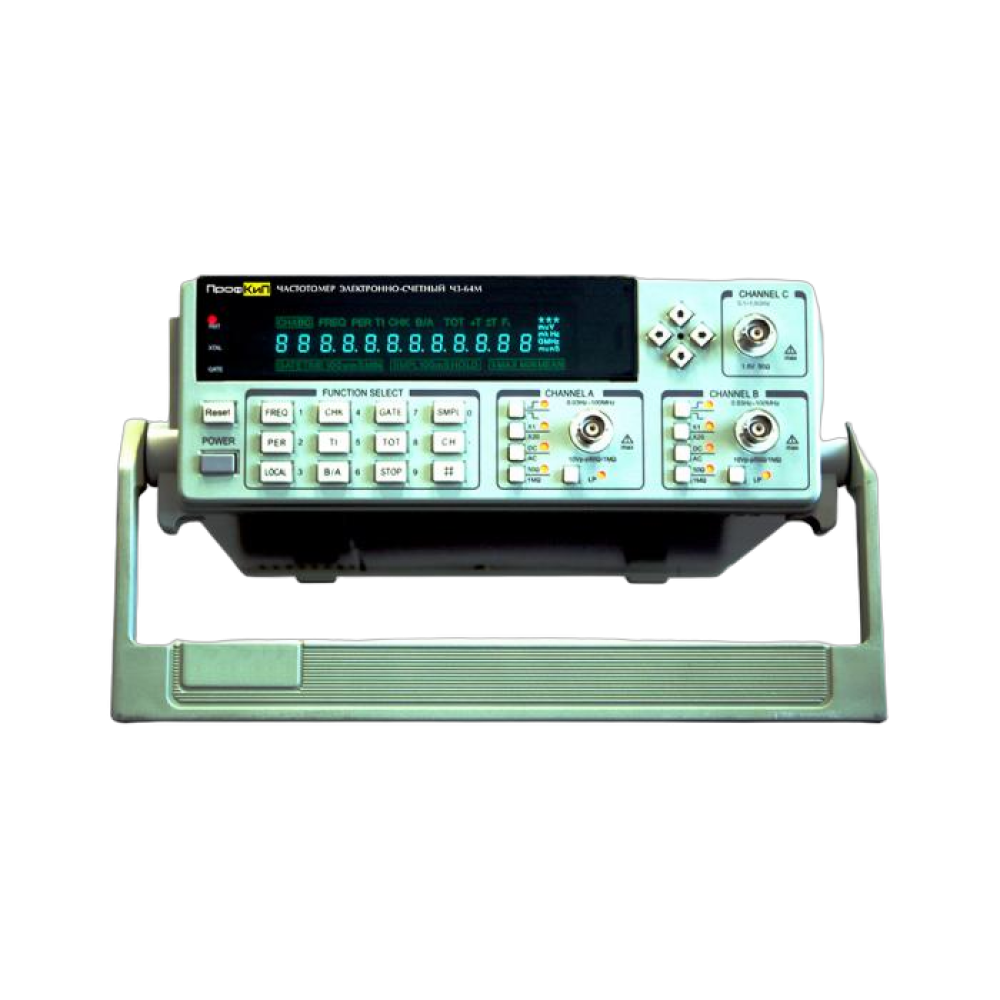

ПрофКиП Ч3-64М частотомер электронно-счетный
На складе
210000₽
Распродажа остатков
Назначение частотомера электронно-счетного ПрофКиП Ч3-64М
Частотомер электронно-счетный ПрофКиП Ч3-64М предназначен для измерений частотно-временных параметров радиосигналов с программируемой обработкой результатов измерений в реальном времени. С помощью частотомера электронно-счетного ПрофКиП Ч3-64М возможно проводить измерения таких параметров сигнала, как: частота, период, временной интервал с разрешением от 7 нс, отношение частот (каналы: 1 /2, 2 /1, 1 /3, 3 /1), фазовый сдвиг между сигналами (каналы: 1 /2, 1 /2 с усреднением результата), длительность и скважность импульсов, подсчет их количества (канал 1). Частотомер электронно-счетный ПрофКиП Ч3-64М позволяет применять к результату измерений частоты режимы статистической обработки и математические функции: среднее значение, минимальное, максимальное, среднеквадратическое отклонение, относительное изменение частоты по отношению к заданному опорному значению, а также измерять девиацию Аллана (СКО). Интерфейсы RS-232, КОП для использования в автоматизированных системах контроля или тестирования. В совокупности с высоким разрешением (до 12 разрядов) это делает частотомер мощным инструментом для решения задач частотно-временных измерений.
Особенности и преимущества частотомера электронно-счетного ПрофКиП Ч3-64М
▪ Диапазон частот: 0.03 Гц … 1.5 ГГц
▪ Количество каналов: 3
▪ 4 математических функции
▪ Статистика для частотных измерений
▪ Высокое разрешение: 9 разрядов /секунда
▪ Автоматический допусковый контроль для частотных измерений
▪ Память: 9 профилей настроек
▪ Интерфейс: RS-232С и LPT
Основные технические характеристики частотомера электронно-счетного ПрофКиП Ч3-64М
|
Параметры
|
Значения
|
|
Измерительные функции
|
частота, период, временной интервал, отношение частот, фазовый сдвиг между сигналами, длительность импульсов, скважность импульсов, счет импульсов
|
|
Дисплей
|
12-разрядный
|
|
Канал 1, канал 2
|
|
|
Диапазон частот
|
0.03 Гц … 100 МГц
|
|
Диапазон периодов
|
7 нс … 7000 с
|
|
Диапазон временных интервалов
|
20 нс … 7000 с
|
|
Фазовый сдвиг
|
0° … 360°
|
|
Длительность импульсов
|
> 20 нс (при периоде следования не более 100 с)
|
|
Скважность
|
1% … 99% (при периоде следования не более 100 с)
|
|
Счет импульсов
|
0 … 1 х 1012
|
|
Входной импеданс
|
1 МОм /45 пФ, 50 Ом
|
|
Канал 3
|
|
|
Диапазон частот
|
100 МГц … 1.5 ГГц
|
|
Входной импеданс
|
50 Ом
|
|
Вход
|
|
|
Входное сопротивление
|
|
|
Входное напряжение
|
до 100 МГц: 30 мВ … 1.5 В
100 МГц … 1.5 ГГц: 50 мВ … 1.5 В
|
|
Связь по входу
|
открытый и закрытый (канал 1, канал 2)
закрытый (канал 3)
|
|
Точность
|
|
|
Точность опорного генератора
|
±1 х10-7
|
|
Разрешение по частоте
|
9 разрядов (время счета – секунда)
|
Общие данные частотомера электронно-счетного ПрофКиП Ч3-64М
▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 255х100х370 мм
▪ Вес: 2 кг
Комплект поставки частотомера электронно-счетного ПрофКиП Ч3-64М
|
Наименование
|
Количество
|
|
Частотомер электронно-счетный ПрофКиП Ч3-64М
|
1 шт.
|
|
Кабель измерительный
|
2 шт.
|
|
Кабель RS-232
|
1 шт.
|
|
CD с ПО
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
