Б5-3605

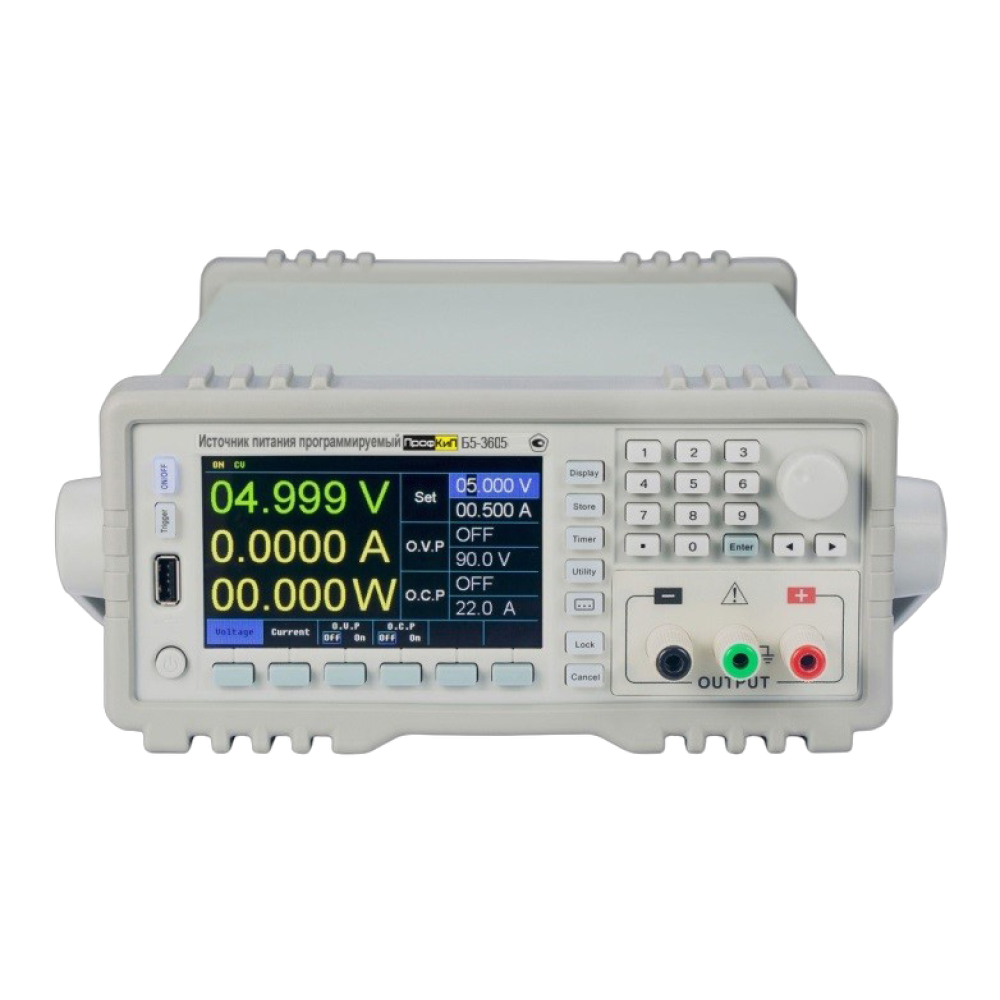

ПрофКиП Б5-3605 - Источник Питания (36 В; 5А)

На складе

163125₽

Назначение Программируемого Источника Питания  ПрофКиП Б5-3605

Источники питания программируемые ПрофКиП Б5-3605 предназначены для питания стабилизированным напряжением и током узлов и схем радио-электронной аппаратуры, при проведении работ в процессах наладки, ремонта и лабораторных исследований.  Источники питания отличает высокая точность установки и измерения выходных параметров (напряжения и тока в нагрузке), а так же возможность дистанционного управления параметрами в составе измерительных систем. Источники питания оснащены интерфейсом RS-232 и адаптивной системой охлаждения с низким уровнем шума.

Особенности И Преимущества Источника Питания ПрофКиП Б5-3605

  • Количество каналов: 1
  • Выходное напряжение: 0…36 В  (1 мВ)
  • Выходной ток: 0…5А
  • Индикация параметров на высокоинформативном ЖК дисплее с диагональю 11 см
  • Защита от перегрузки, перенапряжения и перегрева
  • Автоматическое переключение между режимами стабилизации напряжения и тока
  • Блокировка управления во избежание случайного изменения параметров
  • Отображение на дисплее сопротивления нагрузки
  • Функции дистанционного управления
  • Сохранение в памяти до 100 выходных параметров
  • Управление выходными параметрами – ручное и дистанционное
  • Включены в Госреестр средств измерений РФ

Основные технические и метрологические характеристики источника питания ПрофКиП Б5-3605

Наименование характеристики Значение
Количество каналов выходного напряжения (тока) 1
Выходное напряжение (дискретность установки) 0…36 В  (1 мВ)

Абсолютная погрешность установки выходного напряжения

Где U – устанавливаемое значение выходного напряжения (В)

±(0,0003U + 0,01) В

Абсолютная погрешность измерения выходного напряжения по встроенному вольтметру

Где U – показания встроенного вольтметра (В)

±(0,0002U + 0,005) В

Выходной ток (дискретность установки)

0…5 А   (0,1 мА)

Абсолютная погрешность установки силы тока

±(0,0002U + 0,005) В

Абсолютная погрешность измерения силы тока по встроенному амперметру

Где I – показания встроенного амперметра  (А)

± (0,0005I + 0,005) А

Нестабильность выходного напряжения при изменении напряжения питания на 10% от номинального

Где U – напряжение, установленное на выходе источника (В)

±(0,0001U + 3 мВ)

Нестабильность выходного напряжения при изменении тока в нагрузке от ноля до максимального значения

Где U – напряжение, установленное на выходе источника (В)

±(0,0001U + 5 мВ)

Пульсации и шумы выходного напряжения при токе в нагрузке 0,9Imax, не более

3 мВ (среднеквадратическое значение)

Пределы установки ограничения по напряжению (В) 0,1…40
Пределы установки ограничения по току (А) 0,1…5,5

Принцип действия источников питания основан на преобразовании напряжения сети в повышенное высокочастотное напряжение прямоугольной формы, с последующей широтно-импульсной стабилизацией, понижением, выпрямлением и фильтрацией. Управление режимами работы стабилизатора, измерение выходных параметров, ввод параметров и отображение их на дисплее, осуществляется с помощью встроенного микроконтроллера. Микроконтроллер так же обеспечивает интерфейсные функции источников.

Общие Данные Источника Питания ПрофКиП Б5-3605

Дисплей LCD, цветной. Диагональ 11 см
Количество разрядов вольтметра 5
Количество разрядов амперметра 5

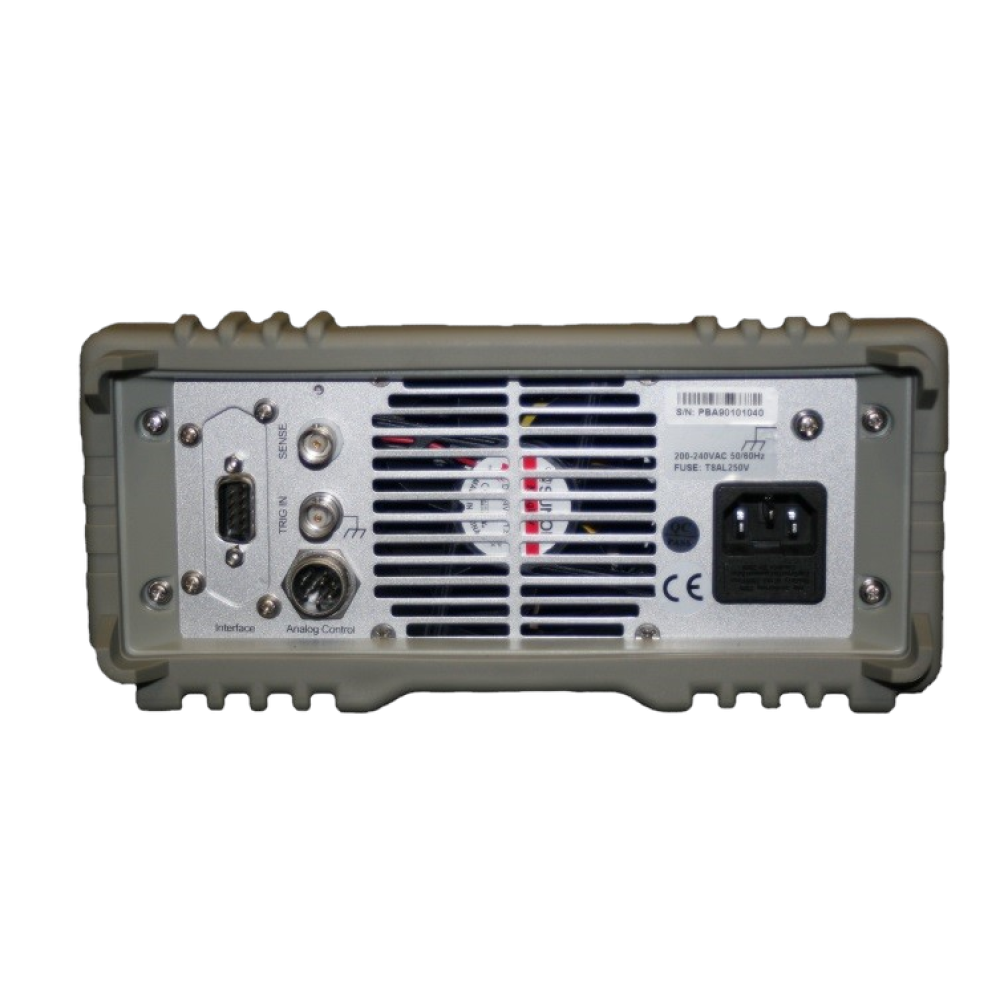

Виды интерфейсных разъёмов RS-232, RS-485, LAN (опция)
Аналоговое управление (опция)
Параметры питания Переменное напряжение 198…242 В 50/60 Гц.
Максимальная потребляемая мощность 300 ВА
Нормальные условия эксплуатации
Температура окружающей среды 23±5°С
Относительная влажность не более 80%
Рабочие условия эксплуатации
Температура окружающей среды 5…40°С
Относительная влажность не более 80%
Габаритные размеры (ширина х высота х длинна) мм 215 х 89 х 352
Масса кг 8

Комплект Поставки Источника Питания ПрофКип Б5-3605

  • Источник питания 1 шт.
  • Кабель питания 1 шт.
  • Руководство по эксплуатации с методикой поверки ПРШН.418111.200 РЭ 1 шт.
  • Диск (USB накопитель) с ПО 1 шт.
  • Кабель интерфейсный RS-232 1 шт.
