Аппарат АВИЦ

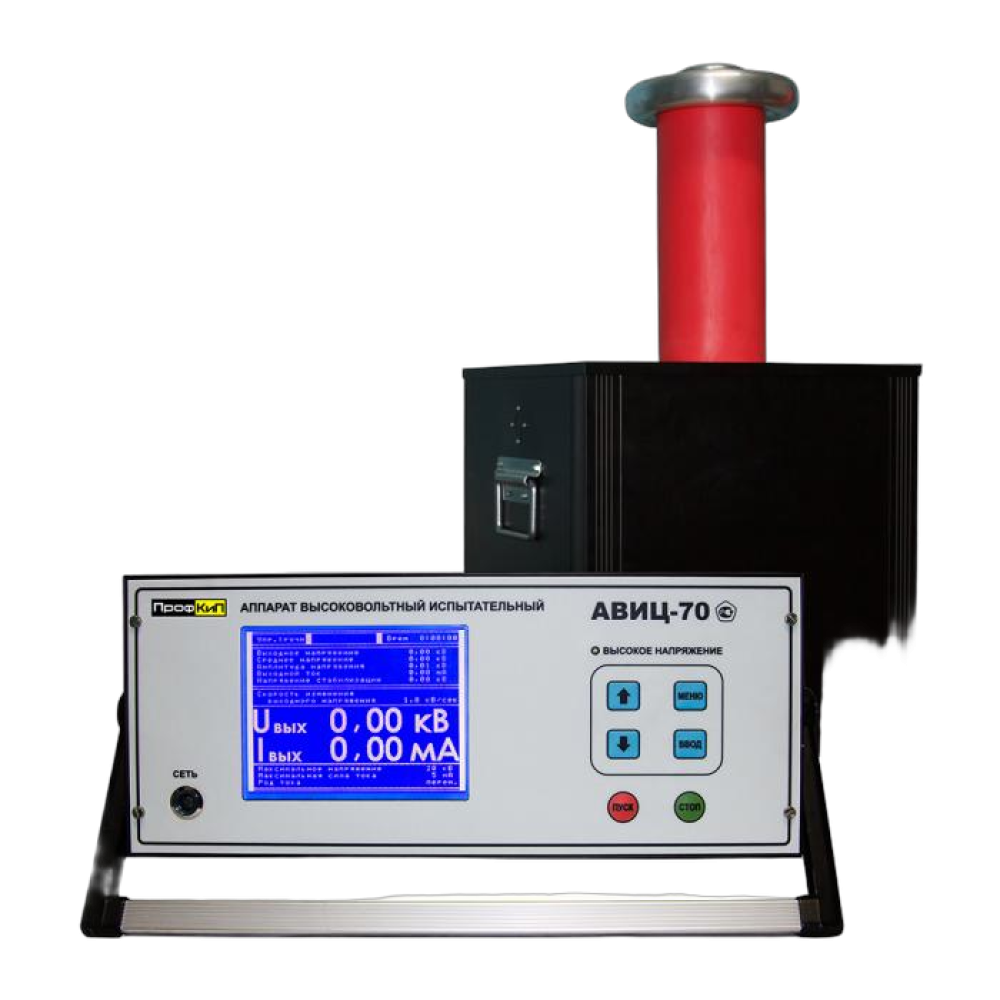

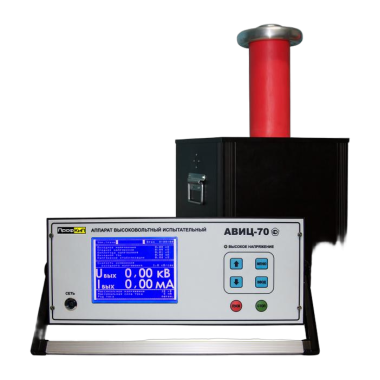

ПрофКиП АВИЦ-70 аппарат высоковольтный испытательный
На складе
276000₽
Назначение аппарата высоковольтного испытательного ПрофКиП АВИЦ-70
Аппарат высоковольтный испытательный ПрофКиП АВИЦ-70 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока отрицательной полярности, а также измерения среднеквадратических значений напряжения переменного тока, амплитудных значений напряжения постоянного тока отрицательной полярности и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты.
Особенности и преимущества аппарата высоковольтного испытательного ПрофКиП АВИЦ-70
▪ Высокая точность измерения напряжения и тока
▪ Встроенное разрядное устройство для снятия заряда с емкостного объекта
▪ Автоматический и ручной режим работы
▪ Регулируемая защита по току
▪ Режим стабилизации тока
▪ Интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя кабельной линии
▪ Температурная защита высоковольтного блока от перегрева
▪ Большой и четкий графический дисплей
▪ Низкий вес
▪ Компактные размеры
▪ Стабилизация параметров трансформаторного масла, не требует обслуживания и замены
Основные технические характеристики аппарата высоковольтного испытательного ПрофКиП АВИЦ-70
|
Параметры
|
Значения
|
|
Диапазон измерения среднеквадратических значений напряжения переменного токасинусоидальной формы частотой50 Гц
|
1.00 кВ … 50.00 кВ
|
|
Диапазон измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5%
|
1.00 кВ … 70.00 кВ
|
|
Диапазон измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой
|
0.05 мА … 30.00 мА
|
|
Диапазон измерения амплитудных значений силы постоянного тока с заземленной нагрузкой
|
0.05 мА … 15.00 мА
|
|
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц
|
±[1.0 + 0.04 х (|Xk /x| - 1)]%*
|
|
Пределы допускаемой относительной погрешности измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсации, не превышающей 5%
|
±[1.0 + 0.04 х (|Xk /x| - 1)]%*
|
|
Пределы допускаемой относительной погрешности измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой
|
±[2.0 + 0.04 х (|Xk /x| - 1)]%*
|
|
Пределы допускаемой относительной погрешности измерения амплитудных значений силы постоянного тока с заземленной нагрузкой
|
±[2.0 + 0.04 х (|Xk /x| - 1)]%*
|
|
*где Xk – конечное значение диапазона измерения
х – измеряемое значение
|
|
|
Автоматическое ограничение выходного напряжения при превышении предельных значений напряжения:
|
переменный ток (среднеквадратическое значение): не более 51.0 кВ ±0.5
постоянный ток (маплитудное значение: не более 71.0 кВ ±0.5
|
|
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току
|
31 мА ±0.5
|
|
Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по постоянному току
|
16 мА ±0.5
|
|
Программируемое ограничение выходного напряжения переменного тока
|
5 кВ … 51 кВ, шаг 1 кВ
|
|
Программируемое ограничение выходного напряжения постоянного тока
|
5 кВ … 71 кВ, шаг 1 кВ
|
|
Программируемое ограничение силы переменного тока
|
1 мА … 31 мА, шаг 1 мА
|
|
Программируемое ограничение силы выходного тока
|
1 мА … 16 мА, шаг 1 мА
|
|
Программируемое время испытания, мин
|
0 м … 59 м, шаг 1 мин
|
|
Программируемое время испытания, час
|
0 ч … 24 ч, шаг 1 час
|
|
Отключение высокого напряжения по окончании испытания
|
ручное /автоматическое
|
|
Максимальное время работы в циклическом режиме
|
в режиме постоянного тока (25 кВ, 7 мА): 8 ч с последующим отключением на 1 ч
в режиме переменного тока (25 кВ, 15 мА): 8 ч с последующим отключением на 1 ч
|
Условия эксплуатации аппарата высоковольтного испытательного ПрофКиП АВИЦ-70
▪ Температура окружающего воздуха: -20°С … 40°С
▪ Относительная влажность воздуха при температуре 25°С: не более 98%
▪ Атмосферное давление: 84 кПа … 106.7 кПа
Общие данные аппарата высоковольтного испытательного ПрофКиП АВИЦ-70
▪ Средняя наработка на отказ в нормальных условиях применения: 8000 ч
▪ Питание: 220 В ± 22В, 50 Гц ± 10 Гц
▪ Максимальная потребляемая мощность: 2500 ВА
▪ Габаритные размеры блока индикации: 360х150х330 мм
▪ Габаритные размеры блока высоковольтного: 360х275х290 мм
▪ Вес блока индикации: 12 кг
▪ Вес блока высоковольтного: 27 кг
Комплект поставки аппарата высоковольтного испытательного ПрофКиП АВИЦ-70
|
Наименование
|
Количество
|
|
Блок индикации
|
1 шт.
|
|
Блок высоковольтный
|
1 шт.
|
|
Кабель межблочный соединительный
|
1 шт.
|
|
Кабель сетевой
|
1 шт.
|
|
Провод заземления
|
1 шт.
|
|
Вставка плавкая 20 А
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
